하이브리드 본딩(Hybrid Bonding): 칩을 위로 쌓아 직접 잇는 3D 적층 기술

안녕하세요? 반도체 마스터입니다.

오늘은 최근 3D 적층 기술의 핵심으로 떠오른 하이브리드 본딩을 정리해봅니다. TSV가 칩을 '뚫어서' 연결한다면, 하이브리드 본딩은 구리 패드를 직접 맞대어 '붙여서' 연결하는 기술입니다. 왜 이 방식이 필요하고 어떻게 동작하는지 살펴보겠습니다.

---

왜 칩을 쌓는가: 범프의 한계

AI 칩과 HBM(고대역폭 메모리)은 점점 더 많은 신호를 주고받아야 합니다. 기존에는 칩 사이를 마이크로범프(솔더 범프)로 연결했는데, 범프 피치는 수십 μm 수준이 한계입니다. 범프를 더 촘촘히 만들면 리플로우 과정에서 옆 범프와 합쳐지는 브리징 문제가 생기기 때문이죠. 연결 밀도는 수천 개 수준에 머물렀습니다.

---

하이브리드 본딩의 원리: 두 종류의 접합이 동시에

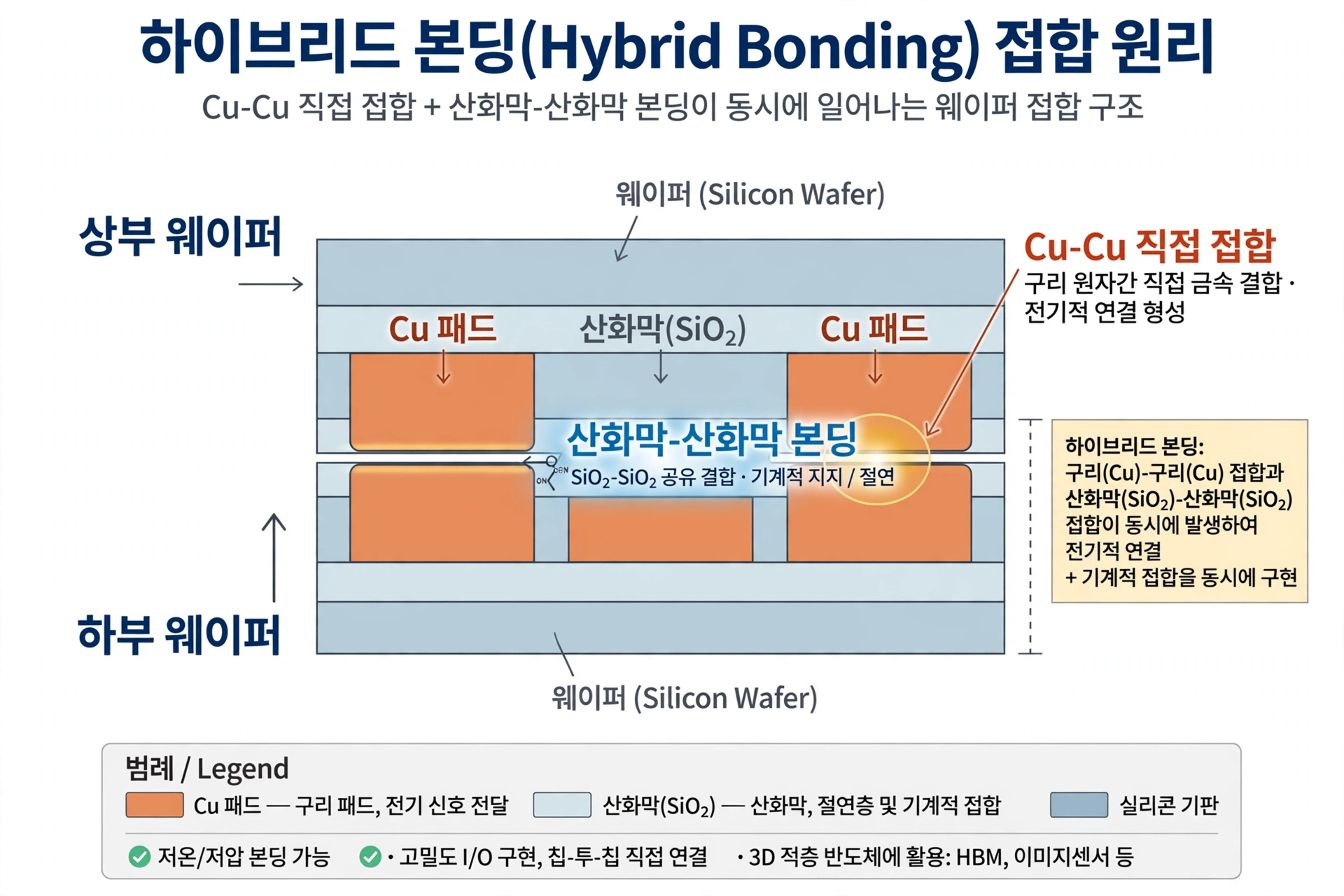

하이브리드 본딩은 두 웨이퍼(또는 칩) 표면을 맞대고 한 번에 접합합니다. '하이브리드'라는 이름은 두 가지 접합이 동시에 일어나기 때문입니다. 구리 패드끼리의 Cu-Cu 직접 접합과, 패드 주변 산화막(SiO₂)끼리의 절연막 접합입니다. 먼저 상온에서 표면을 활성화한 뒤 맞붙여 산화막을 접합하고, 이후 200~350℃ 어닐링에서 구리가 팽창하면 구리 패드끼리 맞닿아 전기적 연결이 완성됩니다.

---

TSV와 무엇이 다른가

TSV는 실리콘을 뚫어 구리 기둥을 채워넣는 '관통' 방식이며, 칩 사이는 여전히 범프로 연결됩니다. 반면 하이브리드 본딩은 범프 자체를 없애고 구리 패드를 직접 맞댑니다. 덕분에 피치를 수 μm 수준까지 줄일 수 있고, 단위 면적당 연결 밀도는 기존 범프 방식의 10배 이상으로 올라갑니다. HBM처럼 미세 피치가 필요 없는 DRAM 다이 적층에는 TSV가 여전히 쓰이지만, 칩렛(chiplet) 간 고밀도 연결에는 하이브리드 본딩이 채택되고 있습니다.

---

쉽지 않은 이유: 평탄도와 정렬

본딩 성공의 핵심은 두 가지입니다. 첫째, 표면 평탄도입니다. 구리 패드와 산화막의 단차가 수 nm를 넘으면 접합이 안 되기 때문에, CMP로 구리 패드 높이를 산화막과 거의 같게 다듬어야 합니다. 둘째, 정렬 정밀도입니다. 피치가 수 μm 수준이면 칩을 겹치는 오차가 서브μm 수준으로 들어가야 합니다. 파티클 하나만 끼어도 접합 불량이 나기 때문에 본딩 전 표면 세정과 파티클 관리도 매우 까다롭습니다.

---

면접 답변 포인트

• '하이브리드 본딩이 무엇인가': 범프 없이 구리 패드를 직접 맞대 접합해 칩을 쌓는 기술. Cu-Cu 접합과 산화막 접합이 동시에 일어난다는 점이 핵심
• 'TSV와의 차이': TSV는 실리콘을 관통해 연결하고 범프로 칩을 잇는 방식, 하이브리드 본딩은 범프를 없애고 구리 패드를 직접 맞대는 방식. 피치와 연결 밀도에서 우위
• '장단점을 균형 있게': 연결 밀도가 10배 이상 높고 배선 길이가 짧아져 신호 지연이 줄지만, CMP 평탄도·서브μm 정렬·파티클 관리 등 공정 난이도가 매우 높다는 점을 함께 언급하면 답변이 완성됩니다

오늘은 칩을 위로 쌓는 새로운 방법, 하이브리드 본딩의 원리와 TSV와의 차이를 정리해봤습니다. '범프를 없앤다'는 한 문장으로 핵심을 잡고, 평탄도·정렬이라는 과제를 덧붙이면 완성입니다. 다음에도 유익한 주제로 찾아오겠습니다!

---
