STI(얕은 트렌치 소자 분리): 트랜지스터 사이를 구분 짓는 참호 기술

안녕하세요? 반도체 마스터입니다.

오늘은 칩 위의 트랜지스터 수백억 개가 서로 뒤엉키지 않고 동작하게 만드는 숨은 공신, STI(Shallow Trench Isolation, 얕은 트렌치 소자 분리)를 공부해봅니다. 면접에서는 "왜 LOCOS에서 STI로 바뀌었나요"라는 질문으로 자주 등장합니다.

---

1. 소자 분리가 필요한 이유

웨이퍼 한 장 위에는 수백억 개의 트랜지스터가 수 나노미터 간격으로 빽빽하게 들어앉습니다. 이 상태에서 아무런 격리막이 없으면 인접한 트랜지스터 사이에 누설 전류가 흘러 회로가 오동작합니다. 그래서 각 소자를 전기적으로 격리하는 '방벽'이 필요한데, 이것이 소자 분리(Isolation) 기술입니다. 트렌치 깊이는 보통 200~400nm 정도로, 깊이 대비 이 구조가 '얕다(Shallow)'고 불리는 이유는 초기 깊은 트렌치 분리 방식에 비해 상대적으로 얕기 때문입니다.

---

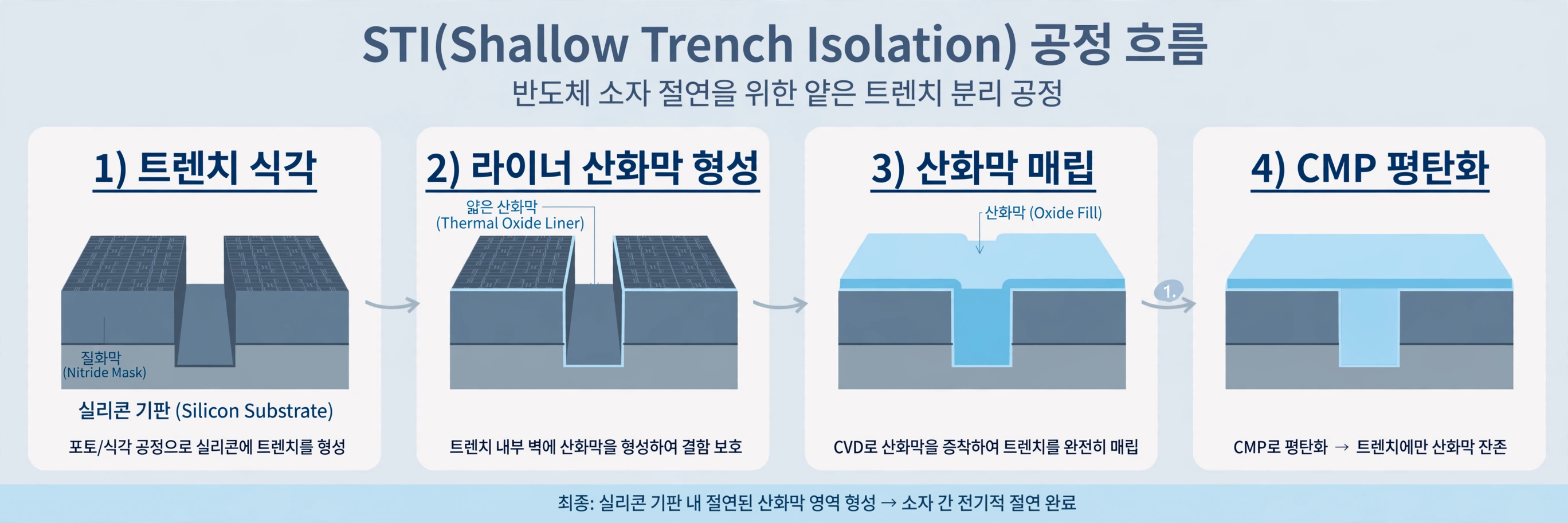

2. STI 공정 순서

STI는 크게 네 단계로 만들어집니다. 먼저 실리콘 나이트라이드 마스크를 패터닝한 뒤 실리콘을 직접 파내어 트렌치(참호)를 식각합니다. 다음으로 트렌치 내벽에 얇은 라이너 산화막(Liner Oxide)을 형성하는데, 이는 식각 손상을 치유하고 후속 산화막과의 계면을 안정화하는 역할을 합니다. 세 번째로 트렌치 전체를 산화막(HDP-CVD나 FCVD 계열)으로 빈틈없이 매립합니다. 마지막으로 CMP(화학적 기계적 연마)로 표면을 평탄화하고 나이트라이드 마스크를 제거하면, 트렌치 안에만 산화막이 남은 형태의 절연 방벽이 완성됩니다.

---

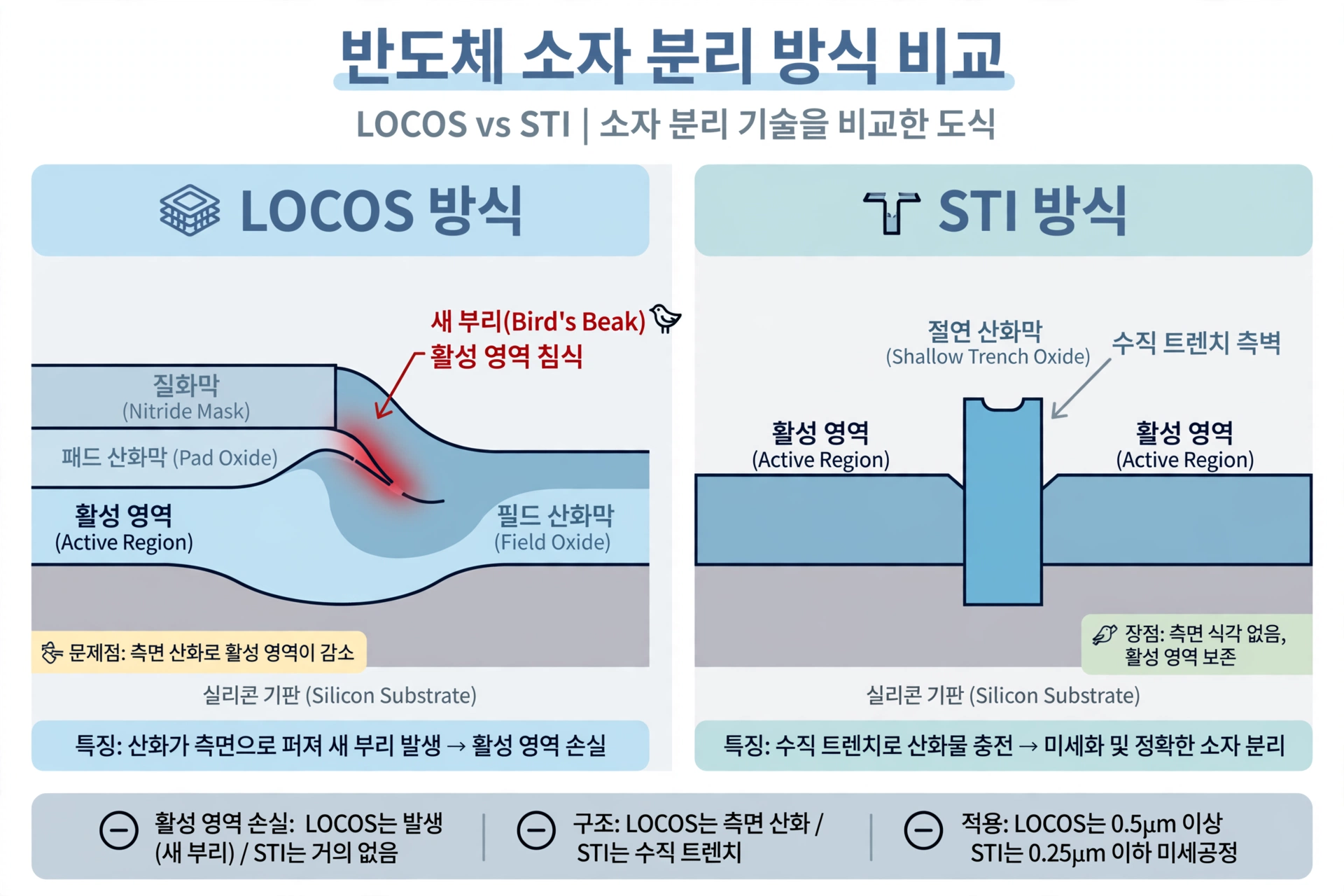

3. LOCOS vs STI: 왜 트렌치로 바뀌었을까

1990년대까지 쓰이던 LOCOS(Local Oxidation of Silicon)는 질화막이 있는 부분만 산화를 막고 나머지를 열산화해 소자를 분리했습니다. 문제는 산화막이 질화막 가장자리 아래로 옆으로 파고드는 '새 부리(Bird's Beak)' 현상이 생긴다는 점입니다. 이 비어크가 활성 영역을 갉아먹으면서 설계보다 실제 소자 폭이 줄어드는 치명적 한계가 있었습니다. 반면 STI는 트렌치를 파서 절연체를 채우는 방식이라 측벽이 거의 수직으로 세워지고, 비어크 같은 옆 침식이 거의 없어 미세화에 훨씬 유리합니다. 소자 피치가 0.25μm 이하로 좁아지면서 LOCOS는 한계에 도달했고, 이후 STI가 표준 소자 분리 기술로 완전히 대체되었습니다.

---

4. STI의 핵심 이슈

STI라고 다 완벽한 것은 아닙니다. 첫째, 트렌치 모서리가 날카로우면 전계가 집중돼 트랜지스터의 문턱전압 특성이 틀어지는 '코너 효과'가 생기므로, 트렌치 상단 모서리를 둥글게 다듬는 공정이 중요합니다. 둘째, 산화막을 매립할 때 트렌치 안에 공극(Void)이 생기면 누설 경로가 되므로 고종횡비 트렌치를 빈틈없이 채우는 갭필 기술이 수율을 좌우합니다. 셋째, CMP 평탄화 시 산화막 연마가 고르지 않으면 단차(Dishing)가 발생해 후속 포토 공정의 초점 여유를 깎아먹습니다.

---

면접에서 묻는 포인트 정리

• 소자 분리의 목적: 인접 트랜지스터 간 누설 전류 차단
• LOCOS의 Bird's Beak 문제가 무엇이고, STI가 이를 어떻게 해결하는지
• STI 공정 순서: 트렌치 식각 → 라이너 산화막 → 산화막 매립 → CMP 평탄화
• STI 핵심 이슈: 코너 효과, 갭필 보이드, CMP 디싱

오늘은 STI를 통해 '트랜지스터를 구분 짓는 참호'가 왜 필요한지 살펴봤습니다. 다음 글에서는 STI 위에 세워지는 게이트 구조를 다뤄보겠습니다!

---
