실리사이드(Salicide) 공정: 소스·드레인의 접촉 저항을 낮추는 자가정렬 기술

안녕하세요? 반도체 마스터입니다.

트랜지스터 성능이 채널 길이만으로 결정되는 줄 알았는데, 면접에서 "접촉 저항은 왜 중요해요?"라는 질문에 막힌 분 많으시죠. 오늘은 소스·드레인 표면에 금속-실리콘 합금을 만드는 실리사이드(Salicide) 공정을 원리부터 깊이 있게 정리합니다.

---

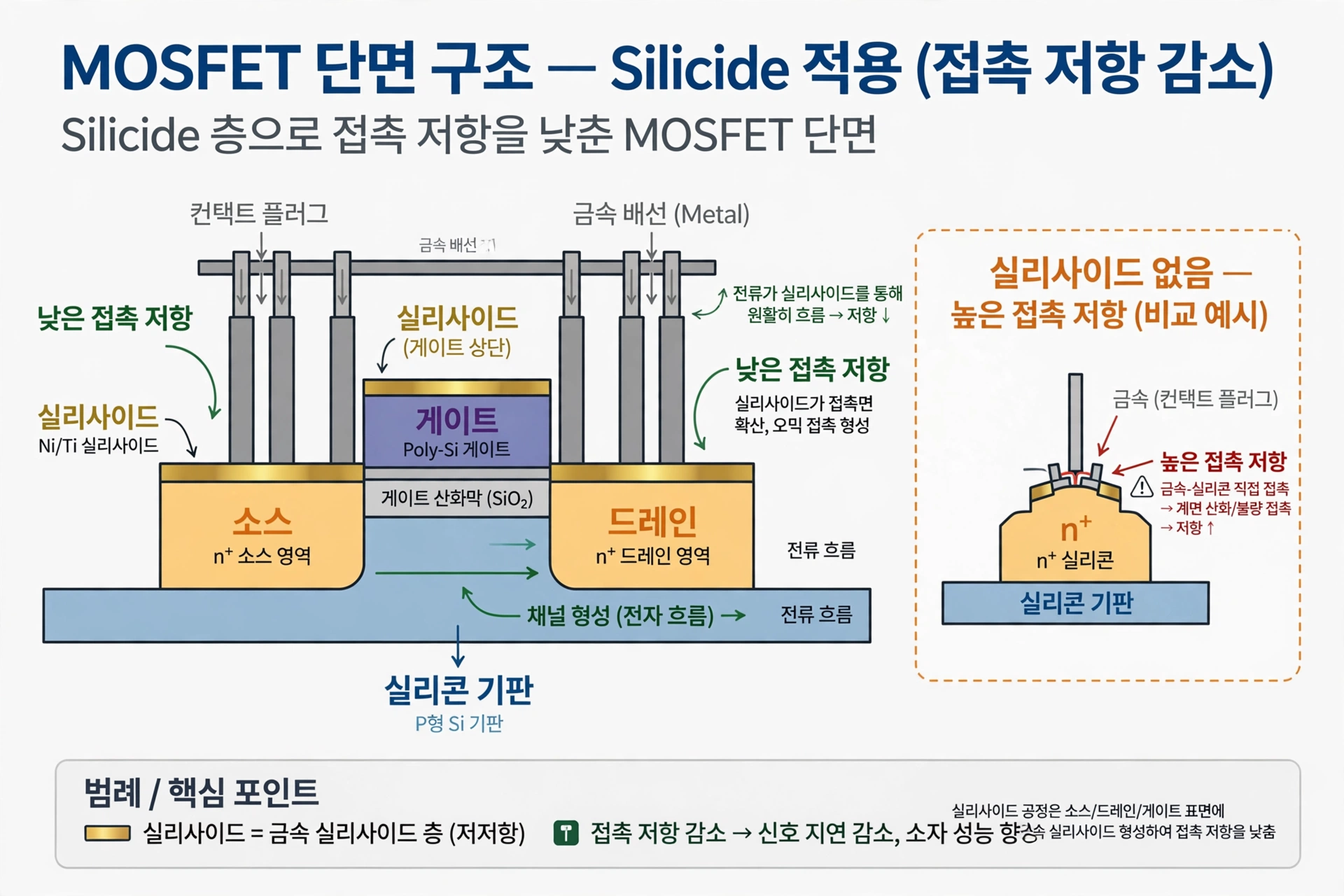

1. 왜 접촉 저항이 문제인가

소자가 미세화되면 소스·드레인 면적이 줄어들고, 금속 컨택트와 실리콘이 닿는 면적도 함께 줄어듭니다. 면적이 줄면 접촉 저항이 커지고, 이는 신호 지연 증가와 전력 손실로 직결됩니다. 아무리 채널이 좋아도 전류가 드나드는 '입구'가 좁아지고 비싸지면 전체 소자 성능이 발목 잡히는 겁니다.

---

2. 실리사이드 형성의 원리

실리사이드는 금속(M)과 실리콘(Si)을 열로 반응시켜 만든 화합물입니다. 과정은 간단합니다. 먼저 티타늄, 코발트, 니켈 같은 금속을 웨이퍼 전면에 얇게 증착한 뒤, 열처리하면 금속이 실리콘과 접촉한 부분에서 반응해 실리사이드가 형성됩니다. 실리사이드는 실리콘보다 전기전도성이 훨씬 좋아 금속에 가까운 낮은 비저항(대략 10~20 μΩ·cm 수준)을 가집니다.

---

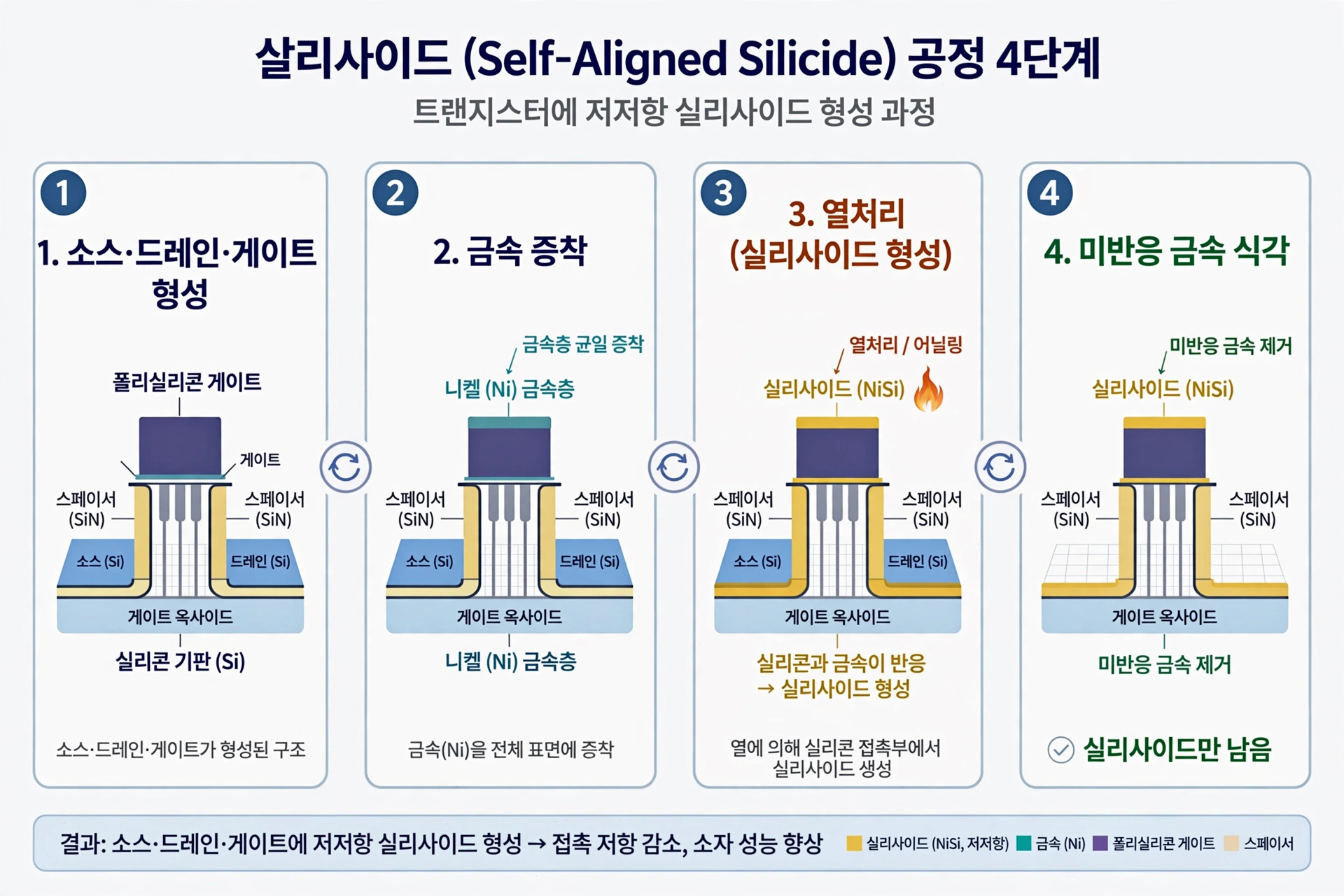

3. 'Self-aligned(자가정렬)'의 비결

이름의 핵심은 self-aligned, 즉 별도의 마스크(포토 공정) 없이도 실리사이드가 스스로 정렬된다는 점입니다. 금속을 전면에 증착한 뒤 열처리하면 스페이서나 산화막 위의 금속은 실리콘과 닿지 않아 반응하지 않고, 소스·드레인·게이트처럼 실리콘이 노출된 부분에서만 실리사이드가 생깁니다. 이후 미반응 금속만 식각으로 제거하면 실리사이드가 정확히 필요한 위치에만 남죠. 마스크 한 번을 아끼는 이 '공짜 정렬'이 살리사이드(SALICIDE)라는 이름의 유래이자 면접 단골 포인트입니다.

---

4. 금속별 비교: TiSi2 vs CoSi2 vs NiSi

시대에 따라 쓰인 금속이 바뀌었습니다. 티타늄 실리사이드(TiSi2)는 저저항 C54 상을 만들지만, 미세 패턴에서 C49→C54 상전이가 어려워지는 '선폭 의존성' 문제가 생깁니다. 코발트 실리사이드(CoSi2)는 선폭 의존성이 작아 0.25μm 이하 세대에서 주류였으나, 실리콘 소모량이 커 얕은 접합에는 부담이 됐습니다. 니켈 실리사이드(NiSi)는 형성 온도가 낮고(약 400~600°C대) 실리콘 소모량이 적어 얕은 접합이 보편화된 90nm 이하(특히 65nm 이후) 세대부터 표준이 됐습니다.

---

5. 알아야 할 한계와 주의점

실리사이드 형성 과정에서 실리콘 일부가 소모된다는 점은 얕은 접합에서 치명적일 수 있어 실리콘 소모량은 공정 관리 핵심 지표입니다. 또한 NiSi는 고온에서 NiSi2로 전이하며 비저항이 오르는 열 안정성 이슈가 있어, 1차 저온 열처리(실리사이드 형성) → 미반응 금속 제거 → 2차 고온 열처리(상 안정화)의 2단계 열처리를 적용합니다.

---

면접에서 묻는 포인트 정리

• 실리사이드를 왜 하나요? → 접촉 저항을 낮춰 소자 속도·전력을 개선하기 위해
• self-aligned가 무슨 뜻인가요? → 마스크 없이 실리콘 노출 부위에만 자동으로 형성됨
• TiSi2 → CoSi2 → NiSi로 바뀐 이유는? → 미세화에 따른 선폭 의존성·실리콘 소모·형성 온도 문제
• 실리사이드 공정의 공정 관리 지표는? → 실리콘 소모량, 2단계 열처리 후 비저항

오늘은 접촉 저항을 낮추는 실리사이드 공정을 정리해봤습니다. '왜 마스크 없이 되는가'를 이해하면 이 공정의 핵심을 잡은 겁니다!

---
