열확산(Thermal Diffusion): 불순물을 '퍼뜨려' 만드는 도핑 기술의 원리

안녕하세요? 반도체 마스터입니다.

이온 주입이 도핑의 표준이 되기 전, 반도체 산업의 도핑 방식은 '열확산'이었습니다. 불순물을 쏘아 넣는 대신, 고온에서 자연스럽게 스며들게 하는 방법입니다. 구식이 되었지만 그 원리는 지금도 도핑 이해의 기본이니, 꼭 짚고 넘어가야 합니다.

---

열확산이란 무엇인가

열확산은 900~1200°C의 고온로(퍼니스)에서 불순물을 실리콘 안에 '퍼뜨리는' 도핑 방식입니다. 공정은 두 단계로 나뉩니다. 먼저 불순물 가스나 고체 소스로 웨이퍼 표면에 불순물을 공급하는 '프리 디포지션(pre-deposition)', 그다음 불순물 공급을 끊은 채 고온을 유지하며 표면의 불순물을 안쪽으로 밀어 넣는 '드라이브인(drive-in)'입니다.

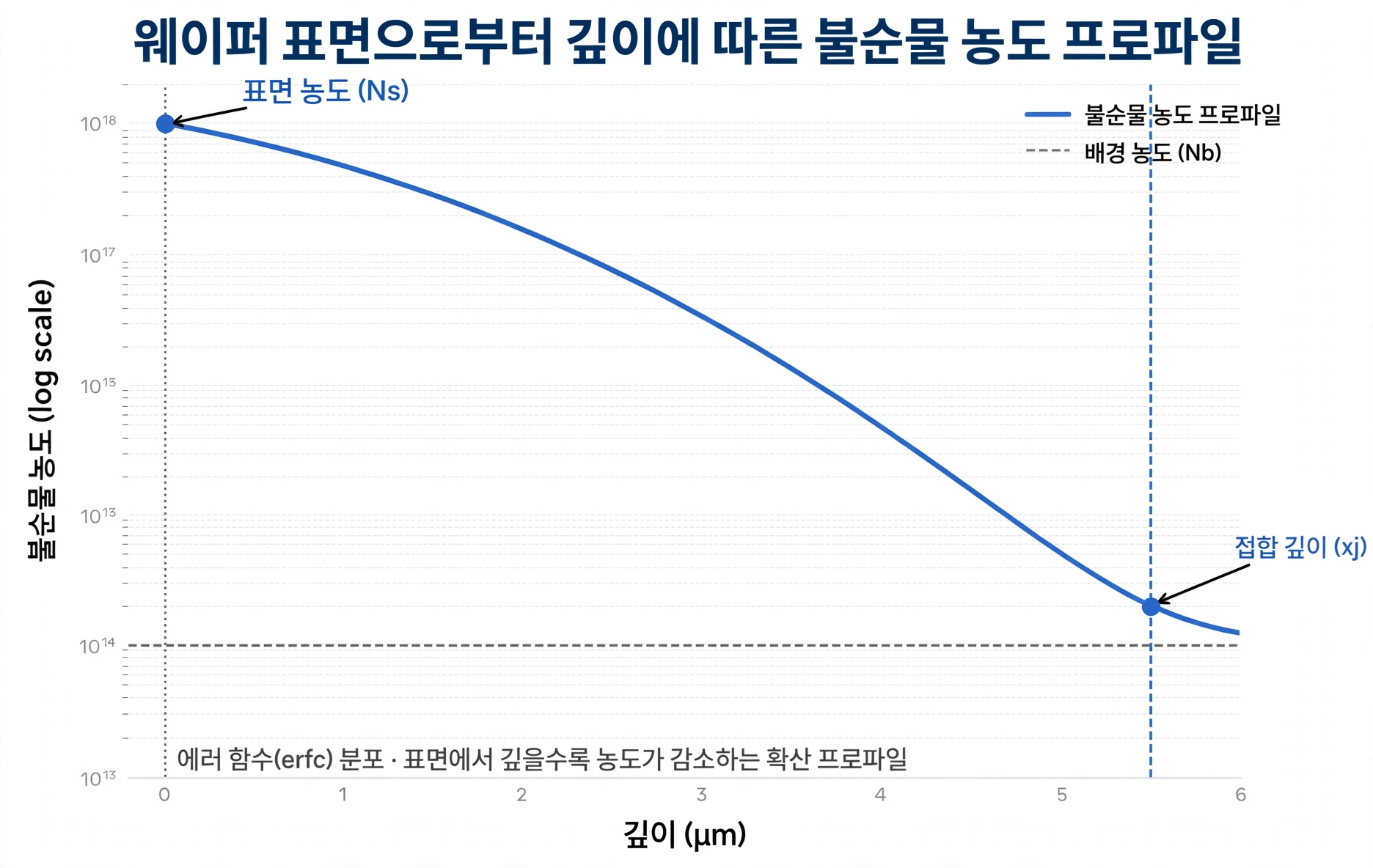

원리는 Fick의 확산 법칙 그대로입니다. 농도가 높은 표면에서 낮은 내부로, 불순물 원자가 열에너지로 실리콘 격자를 파고들며 이동합니다. 이렇게 생기는 농도 프로파일은 표면에서 가장 높고 깊어질수록 완만하게 감소하는 상보 오차 함수(erfc) 형태가 됩니다. 표면 농도와 공정 온도가 정해지면, 어느 깊이에서 어떤 농도가 나올지가 거의 정해져 있다는 뜻입니다.

---

확산의 깊이는 무엇이 정하나

접합 깊이는 대략 '√(확산계수 × 시간)'에 비례합니다. 여기서 핵심은 확산계수 D가 온도에 지수적으로 반응한다는 점입니다. 온도가 조금만 올라도 확산이 확 빨라지기 때문에, 퍼니스 안의 온도 균일성이 곧 접합 깊이의 균일성이 됩니다. 열확산 장비 스펙에서 '온도 균일도 ±1°C 수준'을 따지는 이유입니다.

표면 농도는 공급하는 불순물 소스의 농도로 정해지고, 실리콘의 고용도(solid solubility) 한계를 넘을 수는 없습니다. 즉 열확산은 '표면은 진하고 안으로 갈수록 옅어지는' 프로파일밖에 만들지 못합니다. 깊이 방향으로 농도를 마음대로 설계하는 것은 불가능합니다.

---

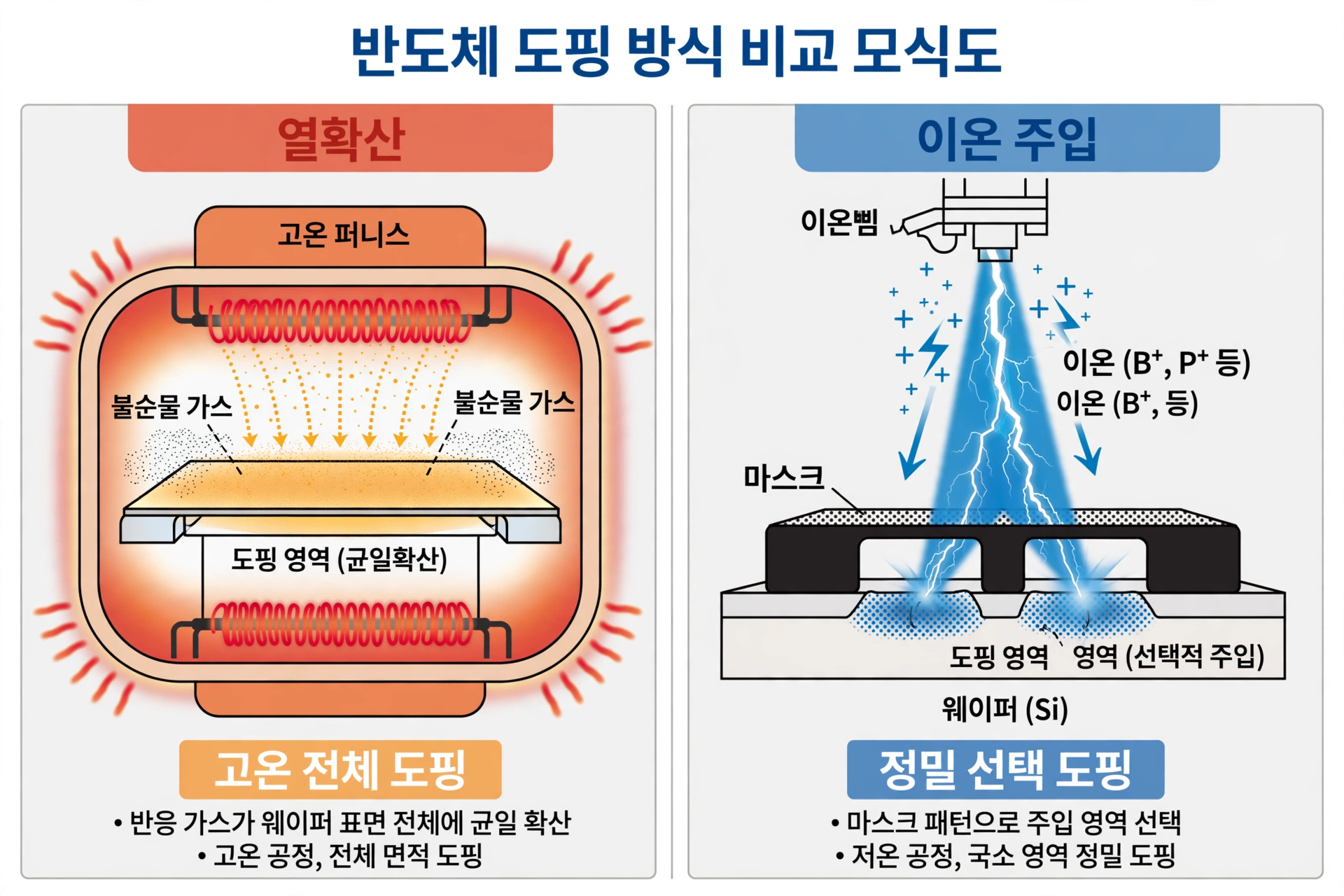

이온 주입에 밀린 이유: 확산 vs 이온 주입

미세화가 진행되면서 열확산의 한계가 드러났습니다. 첫째, 확산은 아래로만 퍼지지 않고 옆으로도 퍼집니다(lateral diffusion). 패턴이 작아질수록 마스크 가장자리 아래로 스며드는 불순물이 소자 특성을 망가뜨립니다. 둘째, 농도 프로파일을 설계할 자유도가 없습니다. 셋째, 선택 영역 도핑을 하려면 고온을 견디는 마스크(두꺼운 산화막 등)가 필요한데, 두꺼운 마스크 자체가 미세 패턴의 적이었습니다.

이온 주입은 정반대입니다. 불순물을 가속해 쏘아 넣으므로 농도와 깊이를 도즈와 에너지로 정밀하게 조절하고, 마스크도 얇은 포토레지스트면 충분합니다. 대신 결정 손상이 생겨 어닐링이 필수라는 대가를 치릅니다.

구분	열확산	이온 주입
농도·깊이 제어	낮음 (erfc 프로파일 고정)	높음 (도즈·에너지로 정밀 제어)
선택 영역 도핑	어려움 (고온 내성 마스크 필요)	쉬움 (포토레지스트 마스크)
횡방향 확산	큼	작음
실리콘 손상	없음	있음 (어닐링 필수)
비용·생산성	저렴, 대량 동시 처리	고가, 웨이퍼별 처리

---

그래도 아직 쓰인다

열확산이 완전히 사라진 것은 아닙니다. 이온 주입으로 얕게 도핑한 뒤 고온 드라이브인으로 접합을 깊게 만드는 '웰 형성' 공정은 여전히 확산의 응용입니다. 파워 소자처럼 깊고 완만한 접합이 필요한 영역, 금속 오염을 웨이퍼 뒷면으로 끌어내는 게터링(gettering), 그리고 정밀도가 덜 중요한 저사양 소자에서는 저렴한 열확산이 여전히 살아 있습니다.

---

면접 답변 포인트

• '열확산이란': 고온로에서 불순물을 실리콘 안에 퍼뜨리는 도핑 — 프리 디포지션 + 드라이브인
• '프로파일 특징': 표면 농도가 가장 높고 깊어질수록 감소하는 erfc 형태, 고용도 한계 존재
• '접합 깊이 결정 변수': 온도가 지수적 영향(√(D·t)), 온도 균일성이 곧 접합 균일성
• '이온 주입에 밀린 이유': 횡방향 확산, 프로파일 설계 자유도 부족, 고온 내성 마스크 문제
• '아직 쓰이는 곳': 웰 드라이브인, 파워 소자 깊은 접합, 게터링

한 문장 정리: '열확산은 고온에서 불순물을 퍼뜨리는 고전 도핑 — 싸고 손상 없지만, 프로파일을 설계할 자유가 없어 정밀 도핑은 이온 주입에 내줬다'. 다음에는 이온 주입 후 불순물을 '깨우는' RTA 열처리로 찾아오겠습니다!

---
