RTA(급속 열처리): 이온 주입 후 불순물을 '깨우는' 어닐링의 원리

안녕하세요? 반도체 마스터입니다.

오늘은 이온 주입 다음에 따라오는 열처리, RTA(급속 열처리)의 원리를 정리해 보겠습니다. 불순물을 '쏘아 넣는' 것만으로는 도핑이 끝나지 않습니다. 왜 열처리가 필요하고, 왜 굳이 수 초 만에 끝내는 '급속' 방식을 쓰는지 알면 확산·접합 관련 면접 질문에 강해집니다.

---

이온 주입 직후, 웨이퍼의 상태

이온 주입은 불순물 이온을 수십~수백 keV의 높은 에너지로 웨이퍼에 때려 박는 공정입니다. 이 과정에서 실리콘 격자는 심하게 손상되어 비정질(어모퍼스) 상태가 되고, 주입된 불순물 원자의 대부분은 격자 사이의 빈틈(격자간 위치)에 머물러 전기적으로 거의 아무 역할도 하지 못합니다. 즉, 주입만으로는 트랜지스터가 동작하지 않습니다.

---

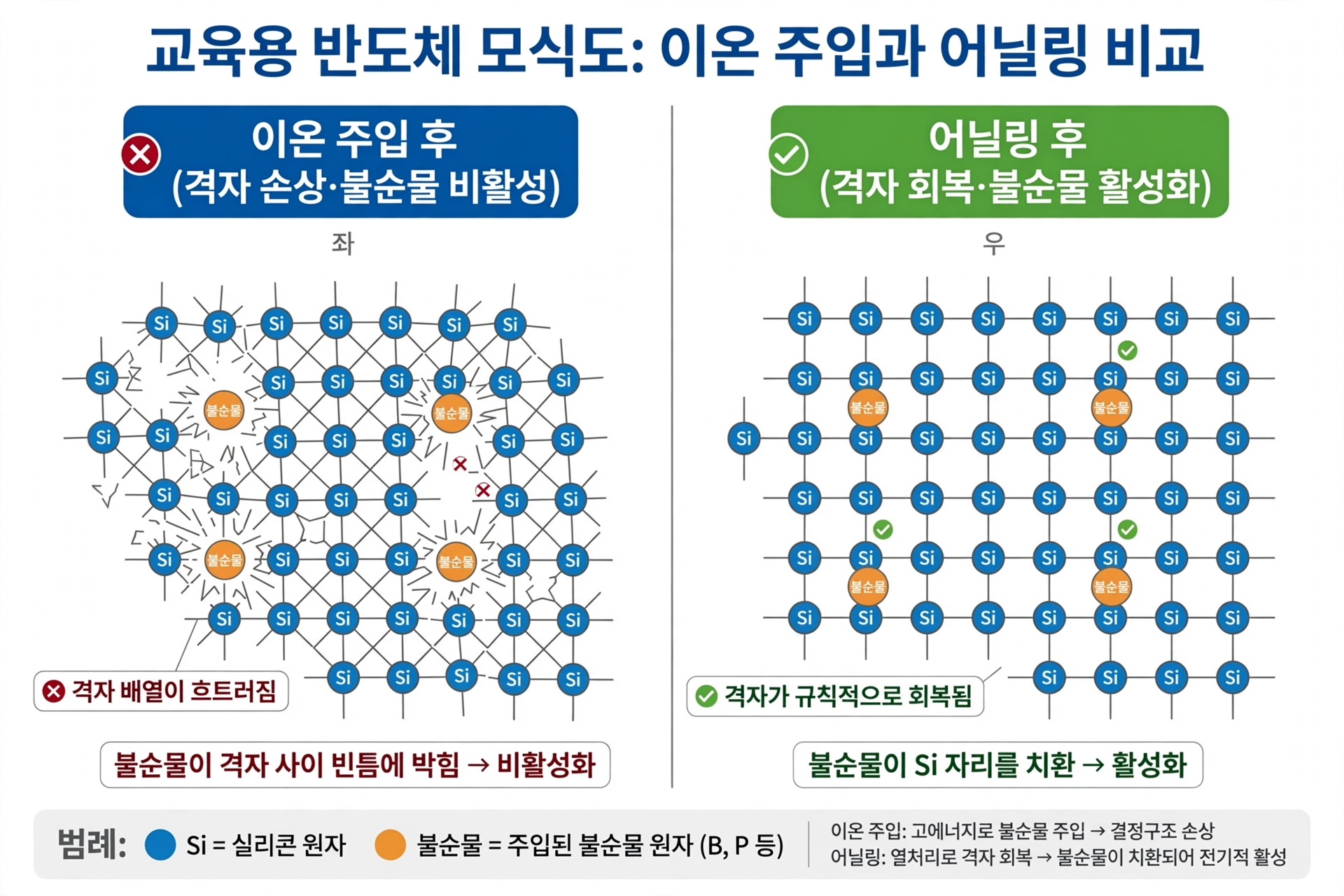

어닐링의 두 가지 목적: 격자 회복과 불순물 활성화

어닐링은 1,000°C가 넘는 고온으로 깨진 격자를 회복시키고, 불순물을 실리콘 원자 자리(치환형 위치)에 앉혀 전기적으로 활성화시키는 공정입니다. 활성화된 불순물만이 전자를 내주거나 받아들여 N형·P형 반도체로 동작합니다. 같은 도즈라도 활성화율이 높을수록 소스·드레인 저항이 낮아져 구동전류가 좋아지죠.

---

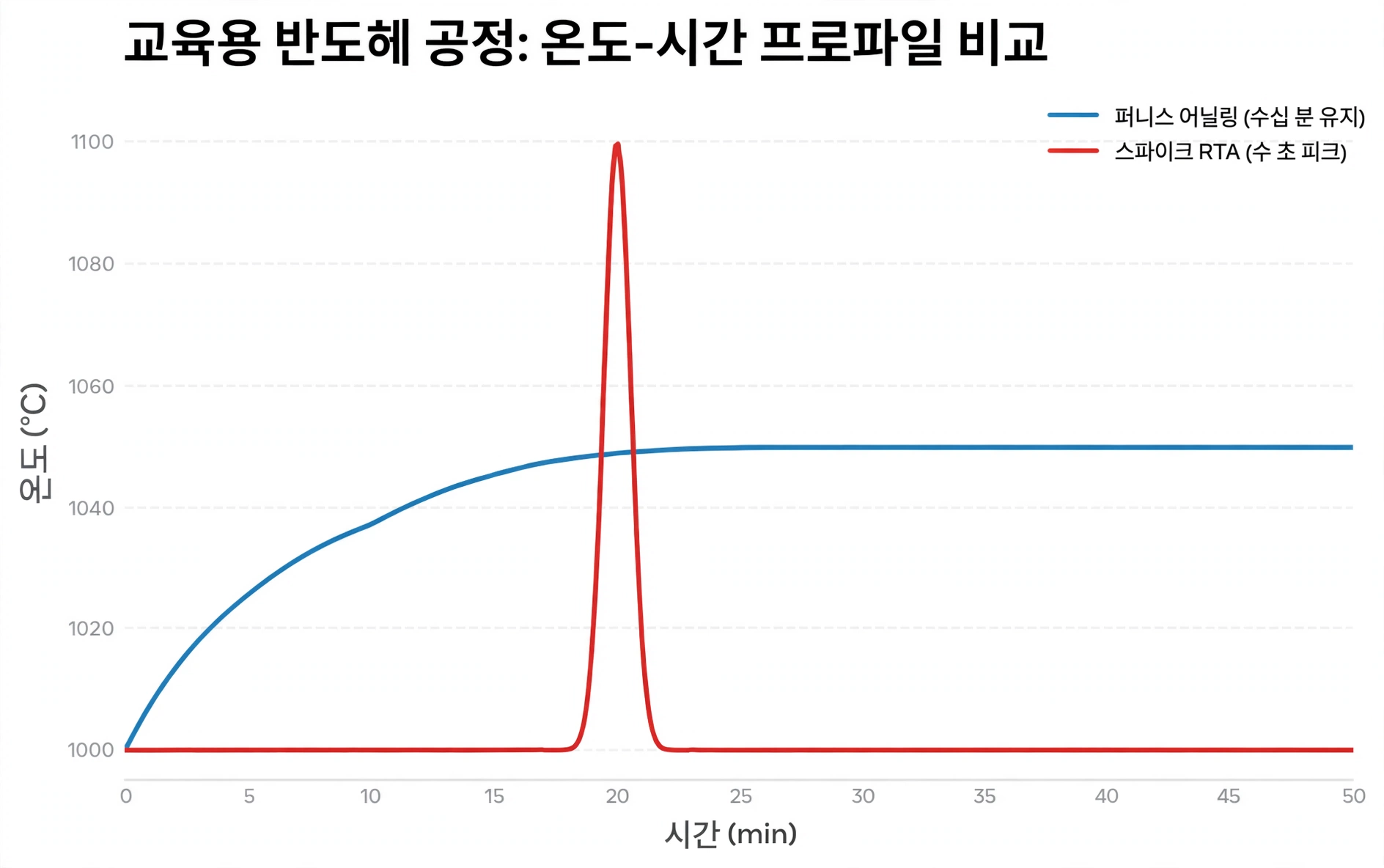

왜 '급속'인가: 퍼니스 어닐링과의 비교

하지만 고온에 오래 두면 불순물이 옆으로·깊이 퍼지는 '확산'이 일어나 단채널 효과가 나빠집니다. 미세화가 진행되며 접합이 수십 나노 수준으로 얕아지자 RTA가 표준이 됐습니다. 할로겐 램프로 수백 °C/초의 속도로 급가열해 1,000~1,100°C에서 수 초~수십 초만 유지합니다. '활성화는 얻고 확산은 막는다'가 RTA의 핵심 아이디어입니다.

---

대표적인 공정 조건과 수치

첨단 로직에서는 최고 온도에서 사실상 체류 시간 없이 올렸다가 내리는 '스파이크 어닐링'이 쓰입니다. FinFET·GAA의 소스·드레인처럼 접합 깊이를 나노미터 단위로 제어해야 하는 곳에서 특히 중요합니다. 온도가 낮으면 활성화가 부족해 저항이 올라가고, 너무 높으면 확산과 잔류 결함이 남으므로 온도·시간의 균형이 곧 수율과 직결됩니다.

---

면접 답변 포인트

• '이온 주입 후 왜 어닐링이 필요한가': 격자 손상 회복 + 불순물 활성화. 주입된 원자의 대부분이 격자간 위치에 있어 전기적으로 비활성이기 때문
• 'RTA와 퍼니스 어닐링의 차이': 가열 속도와 유지 시간의 차이. 확산을 억제하기 위해 RTA를 쓴다
• '활성화율과 확산의 트레이드오프': 온도를 올리면 활성화는 좋아지지만 확산도 늘어남. 스파이크 어닐링은 이 절충의 대표적인 답

오늘은 RTA 급속 열처리의 원리를 정리해 봤습니다. '주입은 시작, 어닐링이 완성, 급속인 이유는 확산을 막기 위해서'라는 세 문장으로 기억하면 됩니다. 다음에는 열처리 관련 다른 주제로 찾아오겠습니다!

---
