ALD(원자층 증착): 원자를 한 층씩 쌓아 만드는 완벽한 박막

안녕하세요? 반도체 마스터입니다.

오늘은 증착 공정의 '끝판왕'이라 불리는 ALD(Atomic Layer Deposition, 원자층 증착)를 다룹니다. CVD와 PVD가 한 번에 막을 두껍게 쌓는다면, ALD는 원자 한 층씩 쌓고 닦는 과정을 수백 번 반복해 박막을 만듭니다. 느리지만, 그만큼 정밀합니다.

---

1. ALD의 핵심 원리: 자기 제한 반응

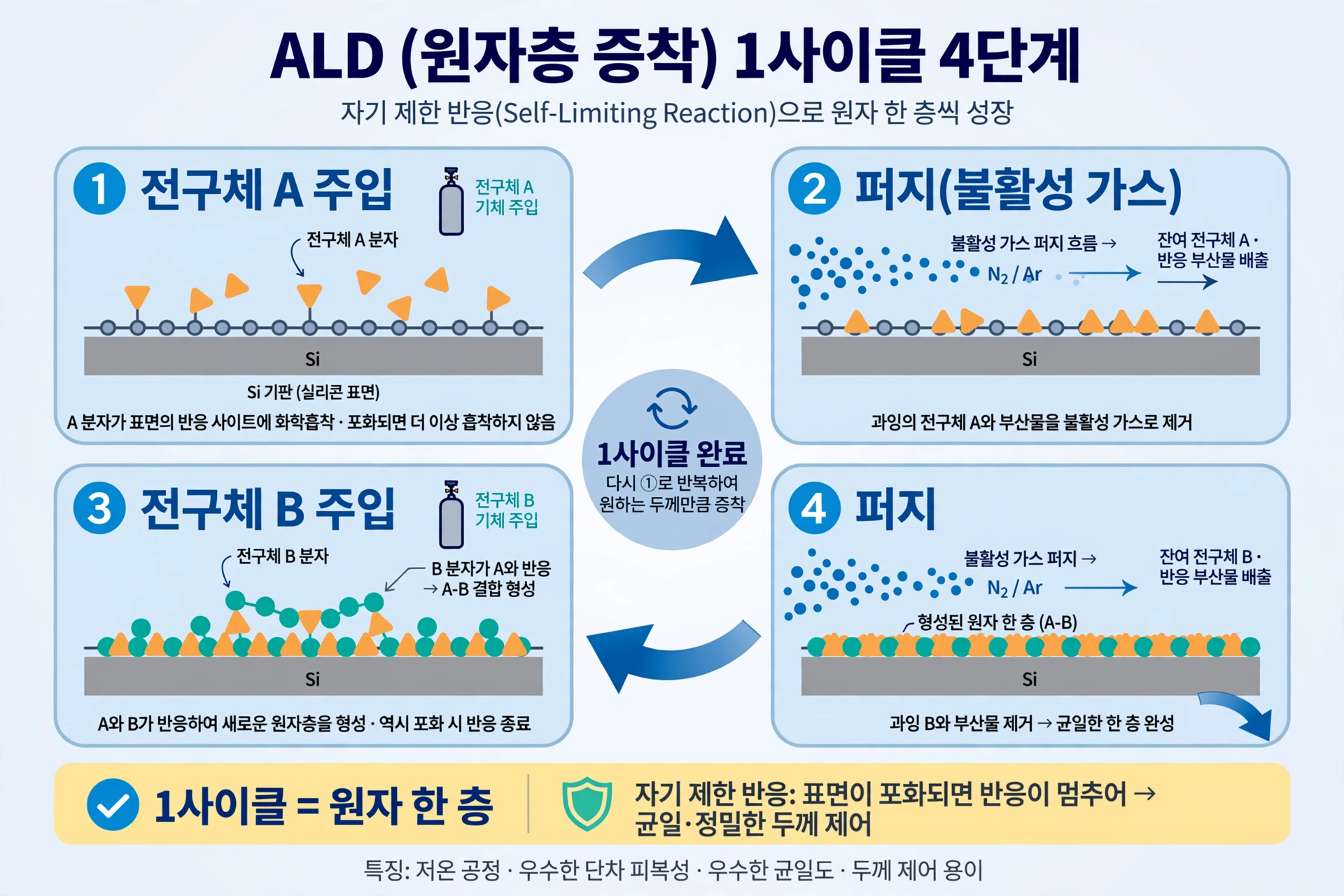

ALD의 1사이클은 네 단계입니다. ① 전구체 A 주입 → ② 퍼지(불활성 가스로 남은 가스 제거) → ③ 전구체 B 주입 → ④ 퍼지. 핵심은 '자기 제한(self-limiting) 반응'입니다. 전구체가 표면에 원자 한 층으로 흡착되면 그 이상은 반응하지 않으므로, 표면이 다 덮이는 순간 반응이 자동으로 멈춥니다. 가스를 아무리 오래 넣어도 두께는 늘지 않습니다. 그래서 사이클 수를 세는 것만으로 두께를 원자층 단위로 정밀하게 조절할 수 있습니다. 1사이클당 성장 두께는 보통 0.05~0.2nm 수준으로, 10nm 막을 만들려면 수백 사이클이 필요합니다.

---

2. 왜 ALD인가: 단차 피복성

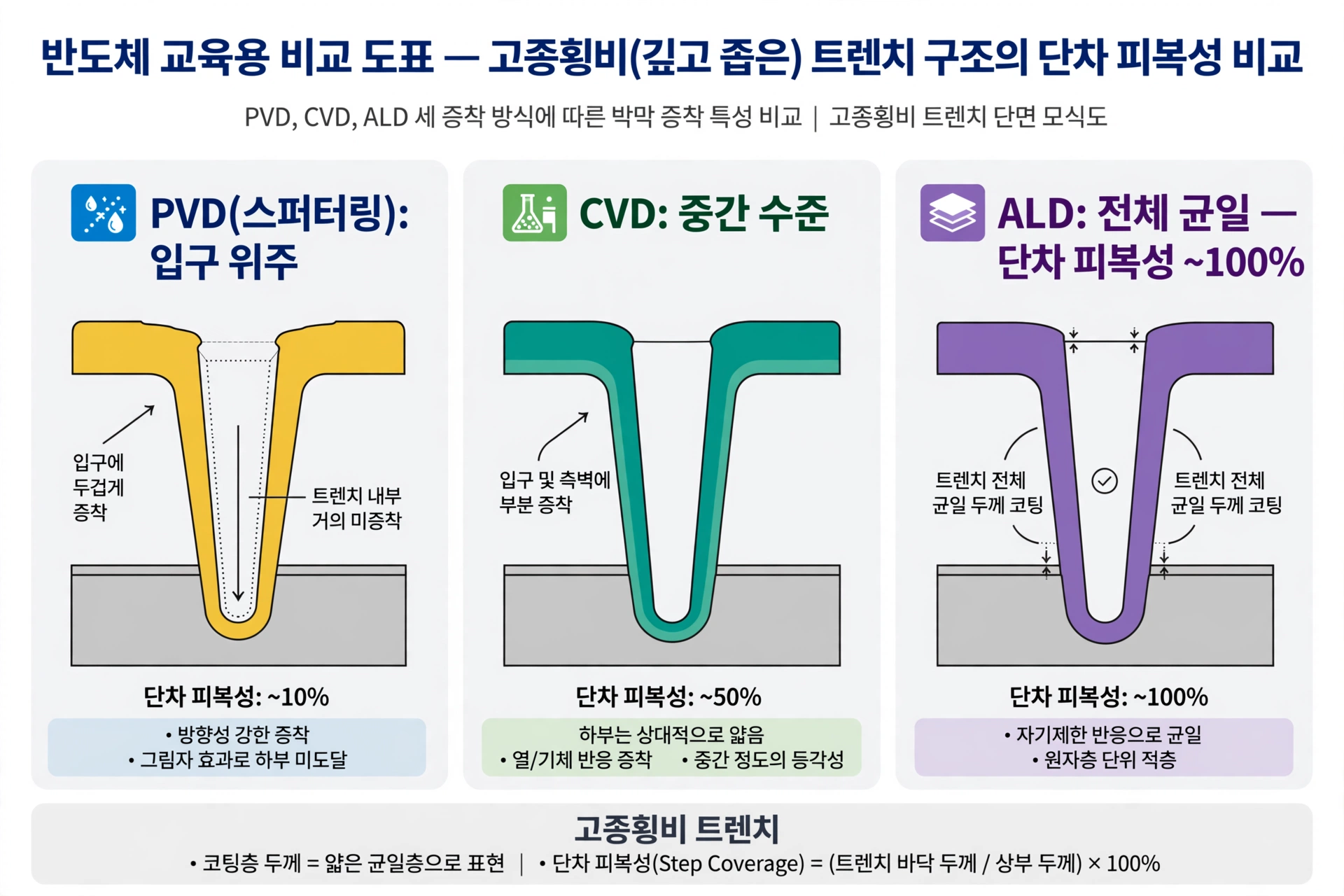

최신 반도체 구조는 3D NAND의 수직 채널 홀이나 DRAM 커패시터처럼 종횡비(깊이/너비)가 수십 대 1을 넘는 깊은 구멍과 좁은 틈으로 가득합니다. PVD는 입자가 직진성이 강해 트렌치 입구에만 막이 쌓이고 안쪽은 거의 덮이지 않습니다. CVD도 구멍 깊숙한 곳까지 가스가 고르게 도달하기 어렵습니다. 반면 ALD는 표면 반응이 스스로 멈추는 특성 덕분에 구멍 안쪽 구석구석까지 같은 두께로 덮입니다. 이를 단차 피복성(step coverage)이라 하며, ALD는 거의 100%에 가깝습니다. High-k 게이트 절연막(HfO2)이나 DRAM의 커패시터 유전막처럼 '얇고 균일해야 하는' 막에 ALD가 필수인 이유입니다.

---

3. ALD vs CVD vs PVD 비교

세 증착법의 차이는 '속도 vs 정밀도'의 트레이드오프로 정리됩니다. PVD는 빠르고 저렴하지만 복잡한 형상에는 부적합하고, CVD는 속도와 품질의 균형이 좋아 가장 널리 쓰입니다. ALD는 사이클당 원자 한 층이라 가장 느리지만, 두께 정밀도와 단차 피복성은 압도적입니다. 그래서 양산에서는 ALD를 '꼭 필요한 얇은 막'(게이트 절연막, 유전막, 배리어 메탈)에만 쓰고, 나머지는 CVD/PVD로 메우는 식으로 공정을 조합합니다. 미세화가 진행될수록 ALD의 비중이 커지는 추세인 이유도 여기에 있습니다.

---

면접에서 묻는 포인트 정리

• ALD 4단계 사이클 순서 (전구체 A → 퍼지 → 전구체 B → 퍼지)
• 자기 제한 반응이 무엇이고, 왜 두께 제어가 원자층 단위로 정밀한지
• 단차 피복성이란 무엇이고 ALD가 유리한 이유
• CVD·PVD 대비 ALD의 장단점 (속도 vs 정밀도 트레이드오프)
• ALD가 쓰이는 대표 공정: High-k 게이트 절연막, 3D NAND·DRAM 유전막

오늘은 ALD의 원리와 '왜 이 공정이 필요한지'를 정리해봤습니다. 느리지만 정확한 ALD, 미세화 시대의 핵심 증착 기술입니다!

---
