열산화(Thermal Oxidation): 실리콘 산화막으로 트랜지스터의 문을 여는 기술
안녕하세요? 반도체 마스터입니다.
오늘은 8대 공정 중 산화 공정의 핵심인 열산화에 대해 알아봅니다. 실리콘 웨이퍼 표면에 고품질 산화막(SiO2)을 직접 길러내는 이 공정은, 트랜지스터 게이트 절연막부터 소자 간 분리막까지 칩 곳곳에 쓰입니다.
산화막이 필요한 이유
산화막은 뛰어난 전기 절연막입니다. 게이트와 채널 사이에 얇은 게이트 산화막을 넣어 누설전류를 막고, STI(Shallow Trench Isolation) 구조로 소자 간을 분리합니다. 이온 주입 공정에서는 불순물이 원하는 곳에만 들어가도록 막는 마스크 역할도 하죠. 산화막 품질이 무너지면 누설전류가 늘고 문턱전압이 흔들려 칩이 정상 동작하지 않습니다.

열산화의 원리: 산소를 '고정'시키는 화학 반응

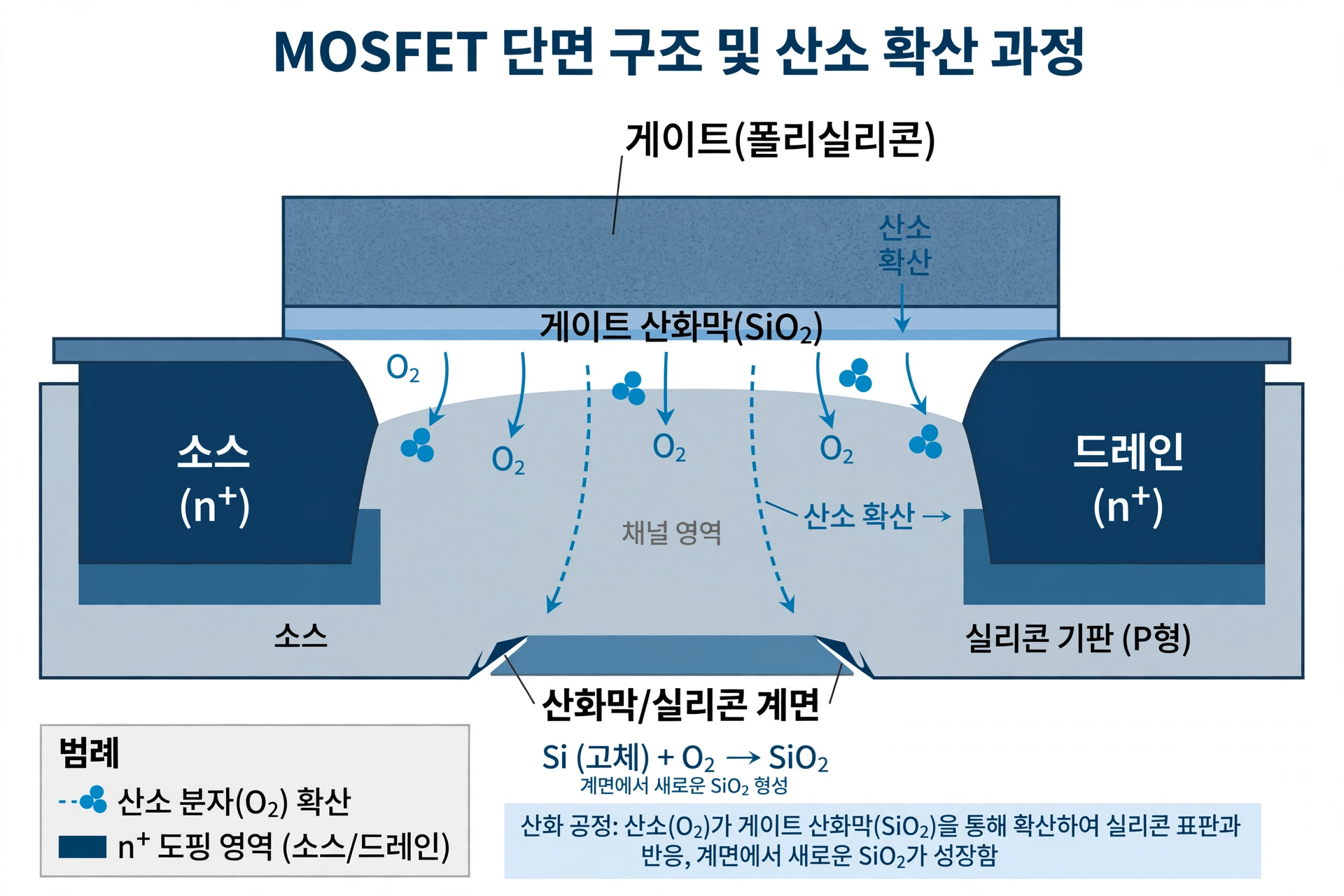

열산화는 고온(900~1200℃)의 산소나 수증기 분위기에서 실리콘과 산소가 직접 반응해 SiO2 막을 만드는 방식입니다. 산소 분자가 이미 자란 산화막을 뚫고 실리콘 계면까지 확산해 반응한다는 점이 핵심입니다.
- 건식 산화: Si + O2 → SiO2 (순수 산소 분위기)
- 습식 산화: Si + 2H2O → SiO2 + 2H2 (수증기 분위기)
막이 두꺼워질수록 산소가 통과해야 하는 거리가 길어지니 성장 속도는 점점 느려집니다. 이를 정량화한 것이 딜-그로브(Deal-Grove) 모델로, 초기에는 선형 성장, 두꺼워진 뒤에는 포물선 형태로 둔화된다고 설명합니다.

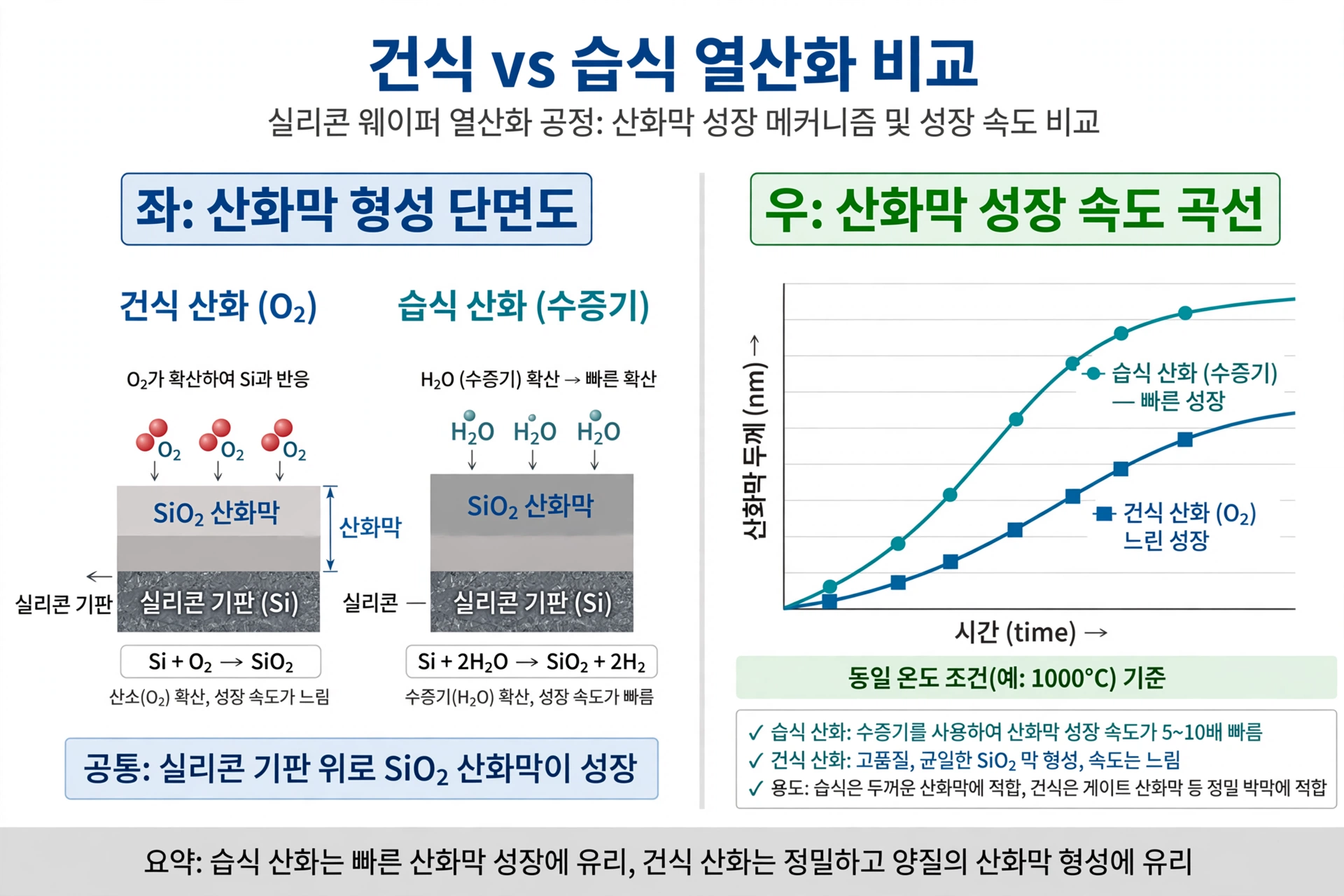

건식 vs 습식: 선택의 기준
- 건식: 순수 O2 분위기. 느리지만 막 밀도가 높고 결함이 적어 고품질. 게이트 산화막처럼 얇고 정밀한 막에 사용.
- 습식: 수증기 분위기. H2O가 막 안을 잘 확산해 성장 속도가 훨씬 빠름. 필드 산화막처럼 두껍게 키워야 하는 막에 사용.
- 핵심 트레이드오프: 건식은 품질, 습식은 속도. 두께와 용도에 따라 분위기를 선택하고, 습식으로 빠르게 키운 뒤 건식으로 마무리하는 조합도 자주 씁니다.

대표 공정 조건
- 공정 온도: 900~1200℃ (게이트 산화막은 800~1000℃대)
- 막 두께: 게이트 산화막은 수 nm 수준, 필드 산화막은 수백 nm~1㎛ 수준. 너무 얇은 막에서는 터널링 누설이 커져 최신 공정에서는 high-k 유전체로 진화했습니다.
- 오염 관리: 산화막 품질은 미량 오염에도 민감해 산화 전 RCA 세정이 선행되는 것이 일반적입니다.
면접 답변 포인트
- '왜 성장 속도가 느려지는가': 산소가 자란 산화막을 확산해 계면까지 도달해야 하므로 — Deal-Grove 모델의 포물선 성장으로 설명.
- '건식과 습식의 선택 기준': 얇고 고품질이면 건식, 두껍고 빠르게면 습식.
- '소자에 미치는 영향': 게이트 절연막으로서 누설전류·문턱전압을 좌우하므로 막 품질이 곧 소자 신뢰성.
오늘은 열산화의 원리와 건식/습식의 차이, 성장 속도가 둔화되는 이유를 정리했습니다. '산소가 산화막을 뚫고 들어가 실리콘과 반응한다'는 한 문장을 기억하면 산화 공정 질문 대부분에 답할 수 있습니다!
