EUV 리소그래피: 13.5nm 빛으로 회로를 그리는 최첨단 노광 기술
안녕하세요? 반도체 마스터입니다.
오늘은 노광 공정의 정점인 EUV 리소그래피를 알아봅니다. 파장이 193nm인 ArF 빛으로는 그리기 어려워진 미세 회로를, 파장 13.5nm의 극자외선(EUV)으로 한 번에 그리는 기술입니다. 왜 렌즈가 아니라 거울을 쓰고, 왜 진공에서만 동작하는지 원리부터 차근차근 정리해볼게요.
왜 EUV인가: 파장이 짧을수록 더 잘게 그린다
노광으로 그릴 수 있는 최소 선폭은 레일리 식으로 설명됩니다: CD = k1 × λ / NA. 파장(λ)이 짧을수록 미세 패턴이 가능합니다. ArF(193nm) 노광으로는 10nm 이하 패턴을 그리기 위해 노광-식각-증착을 여러 번 반복하는 멀티패터닝이 필요했고, 마스크 수와 공정 단계가 늘며 비용과 사이클 타임이 급증했습니다. 파장이 1/14 수준인 13.5nm의 EUV를 쓰면 이런 반복 공정을 단일 노광으로 대체할 수 있습니다.

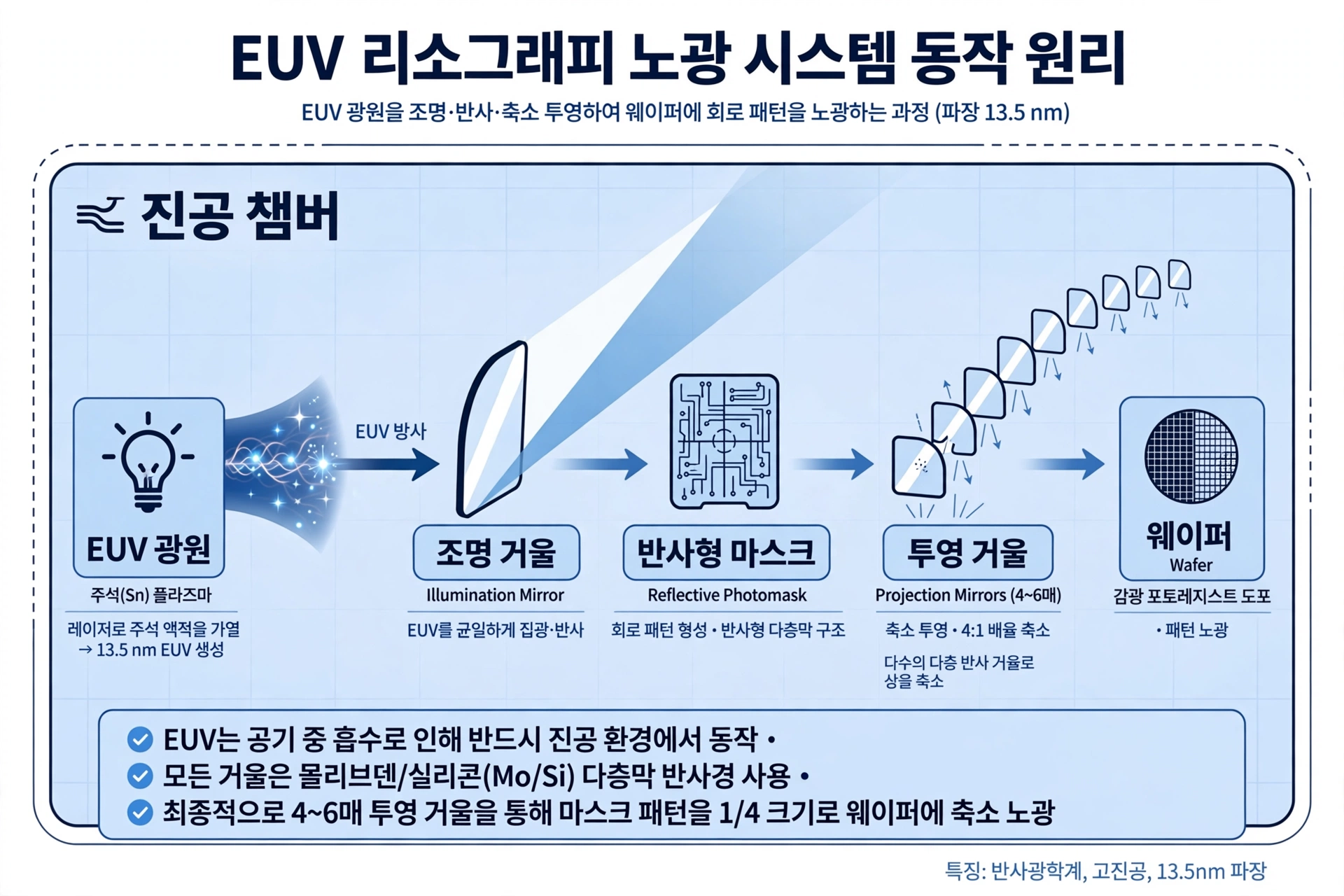

EUV 노광 시스템: 렌즈 대신 거울, 공기 대신 진공
EUV(13.5nm)는 파장이 너무 짧아 유리와 공기마저 흡수해버립니다. 그래서 기존 노광의 투과형 렌즈와 마스크를 쓸 수 없고, 모든 광학계가 반사형 거울로 바뀝니다.
- 광원: 고출력 레이저로 주석(Sn) 방울을 때려 플라즈마를 만들고, 여기서 13.5nm 빛을 뽑아냅니다(LPP 방식).
- 조명 거울: 광원에서 나온 EUV를 모아 반사형 마스크에 비춥니다.
- 반사형 마스크: 유리 마스크가 빛을 통과시키지 못하므로 Mo/Si 다층막을 코팅한 반사형 마스크를 사용합니다.
- 투영 거울: 4~6매의 거울로 마스크 패턴을 4분의 1로 축소해 웨이퍼에 맺습니다. 거울 1매의 반사율은 70% 수준이라 거울을 지날 때마다 빛이 크게 약해집니다.
- 진공: 공기도 EUV를 흡수하므로 광원에서 웨이퍼까지 전 과정이 진공 챔버 안에서 이뤄집니다.

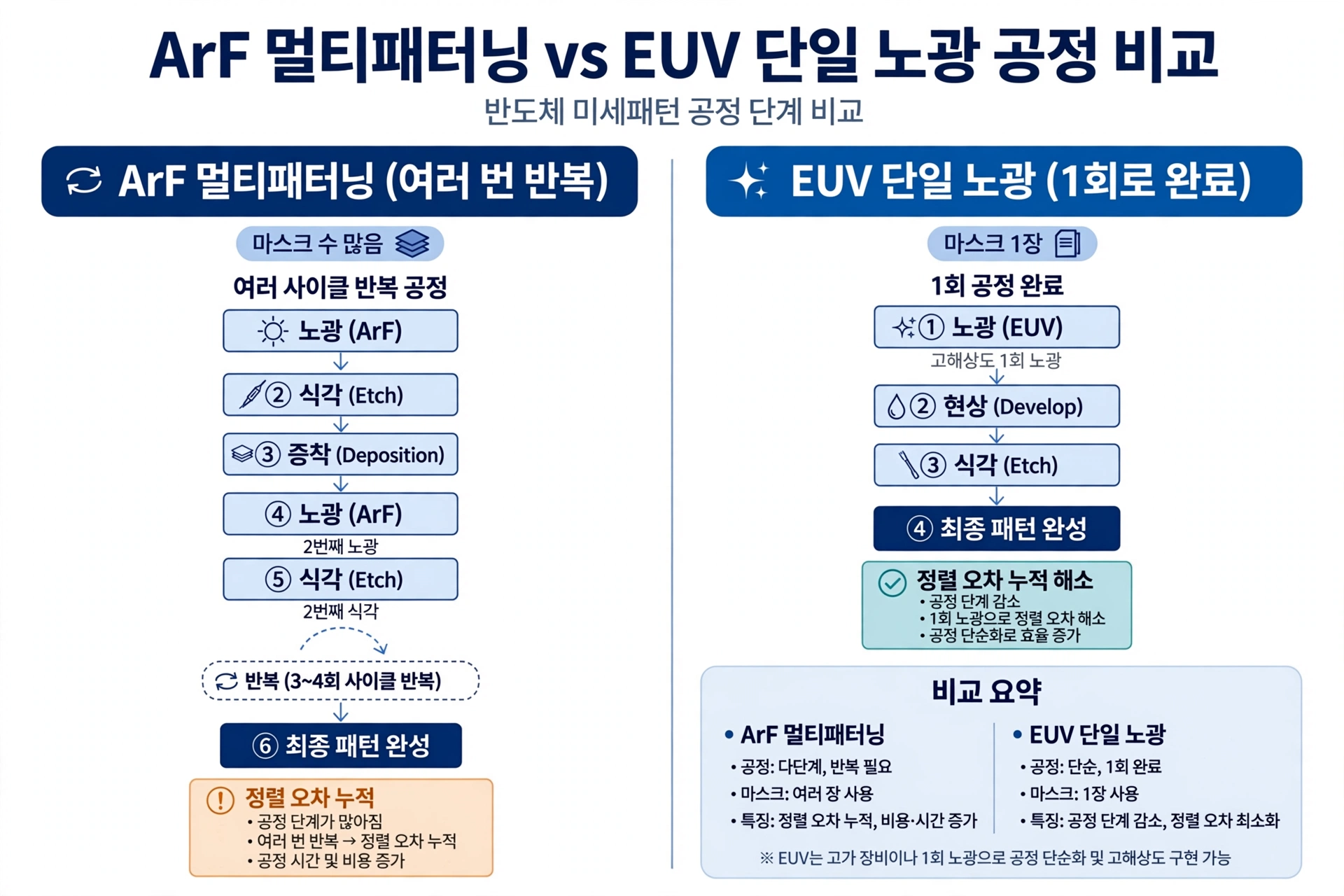

ArF 멀티패터닝 vs EUV 단일 노광
7nm급 이하 배선을 ArF로 만들면 하나의 층을 그리기 위해 노광-식각-증착을 여러 사이클 반복해야 합니다. 마스크가 여러 장 필요하고, 매 사이클마다 정렬(overlay) 오차가 누적됩니다. EUV는 같은 층을 한 번의 노광으로 끝냅니다. 마스크 수와 공정 단계가 줄고 정렬 오차 누적도 사라지니 수율 관리가 한결 쉬워집니다. 다만 장비 가격이 수천억 원대로 비싸고, 광원 출력 한계로 시간당 처리 매수(throughput)가 ArF 대비 낮은 것이 약점입니다.

EUV의 도전 과제
- 스토캐스틱 결함: 광자 에너지가 높아 같은 노광량에서도 광자 수가 줄고, 광자 분포의 통계적 흔들림(샷 노이즈)으로 미세 결함이 생깁니다. EUV 특유의 결함 이슈입니다.
- 펠리클: 마스크를 먼지로부터 지키는 얇은 막인데, EUV를 투과할 수 있는 소재가 마땅치 않아 상용화가 오래 걸렸습니다.
- High-NA EUV: 개구수를 0.33에서 0.55로 높인 차세대 장비로, 더 미세한 패턴을 노리지만 노광 필드가 절반으로 줄고 장비가 더 커집니다.
면접 답변 포인트
- '왜 EUV는 렌즈 대신 거울을 쓰나': 13.5nm는 유리를 포함한 거의 모든 물질을 투과하지 못하고 흡수되므로 → 반사광학.
- '왜 진공 챔버인가': 공기도 EUV를 흡수하기 때문.
- 'EUV 도입의 효과': 멀티패터닝을 단일 노광으로 대체 → 마스크 수·공정 단계 감소, 정렬 오차 누적 해소.
- 'EUV의 한계': 고가 장비, 낮은 throughput, 스토캐스틱 결함, 펠리클 이슈.
오늘은 EUV 리소그래피의 원리와 '거울+진공'인 이유, ArF 멀티패터닝 대비 장단점을 정리했습니다. '13.5nm는 모든 것에 흡수되니 반사하고 진공으로 간다'는 한 문장을 기억하면 EUV 질문의 절반은 해결됩니다!
