포토리소그래피(Photo Lithography): 빛으로 회로를 그리는 노광 공정의 원리

안녕하세요? 반도체 마스터입니다.

오늘은 반도체 8대 공정 중 가장 비싼 장비를 쓰는 공정, 포토리소그래피(노광)에 대해 정리합니다. 웨이퍼 위에 회로 패턴을 '그리는' 공정인데, 왜 노광기 한 대가 수천억 원을 하는지 알면 반도체 미세화의 본질을 이해하게 됩니다.

---

노광 공정의 전체 흐름: 코팅 → 노광 → 현상

노광은 사진 현상과 원리가 같습니다. 먼저 웨이퍼에 감광액(포토레지스트)을 얇게 코팅하고, 그 위에 회로가 그려진 마스크(레티클)를 올려 빛을 쬐어 패턴을 전사한 뒤, 현상액으로 불필요한 부분을 녹여냅니다. 남는 패턴이 이후 식각이나 이온 주입의 '마스크' 역할을 하죠. 그래서 노광 불량은 그 뒤 모든 공정에 영향을 미치는, 가장 민감한 단계입니다.

---

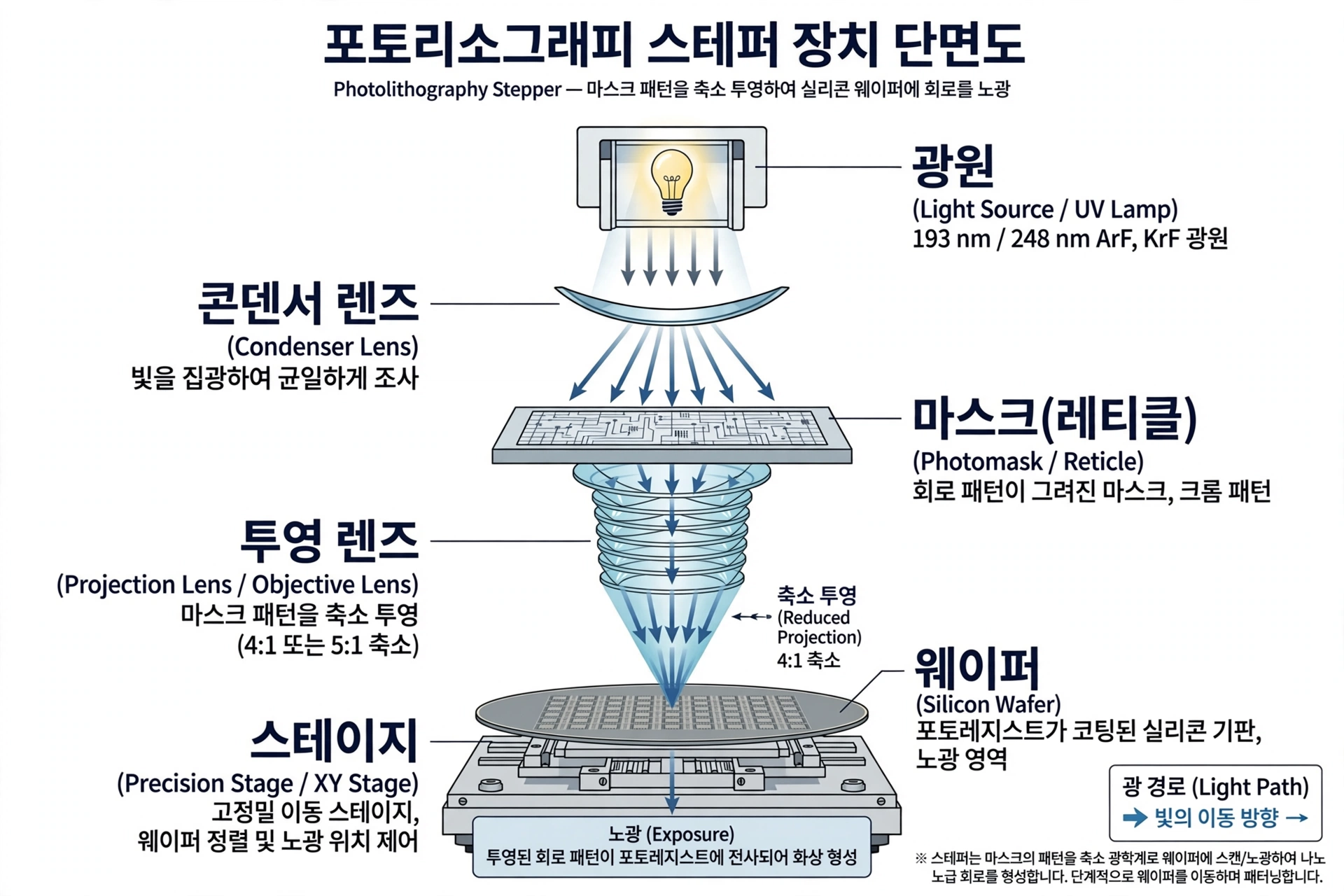

왜 스테퍼인가: 마스크 패턴을 축소 투영하는 이유

현대의 노광기는 스테퍼(stepper) 또는 스캐너(scanner) 방식으로, 마스크의 패턴을 렌즈로 4:1이나 5:1로 축소 투영합니다. 마스크를 크게 만들면 결함 관리가 쉬워지고 같은 마스크로 미세 패턴을 찍을 수 있기 때문입니다. 웨이퍼를 샷(shot) 단위로 단계적으로 이동하며 반복 노광하는 것이 스테퍼라는 이름의 유래입니다.

---

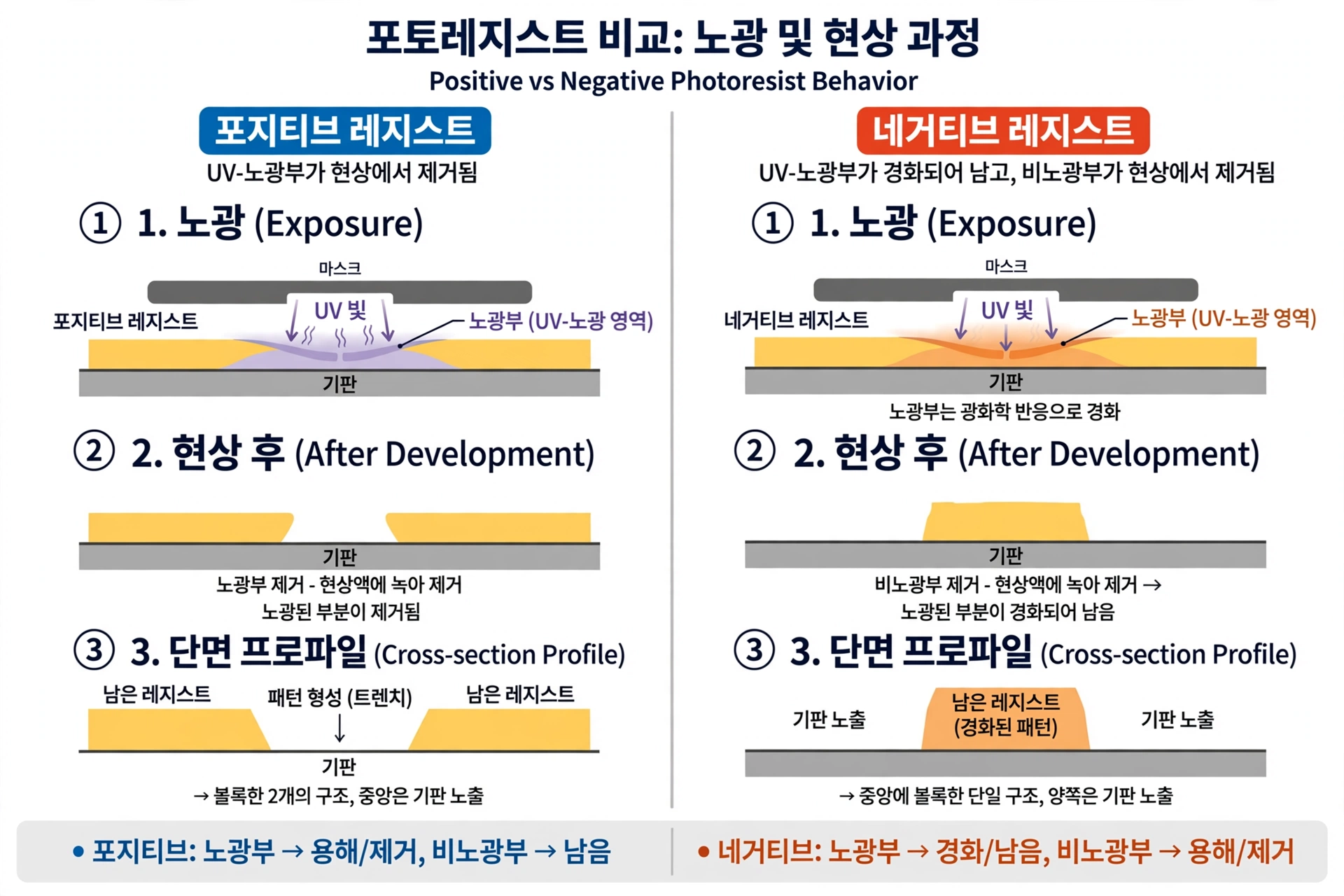

포지티브 vs 네거티브 레지스트

포토레지스트는 빛을 받은 부분의 성질이 바뀌는 감광액입니다. 포지티브 레지스트는 빛을 받은 부분이 현상액에 녹아 없어지고, 네거티브 레지스트는 반대로 빛을 받은 부분이 경화되어 남습니다. 양산에서는 해상도와 공정 안정성이 좋은 포지티브가 주로 쓰입니다. 면접에서는 "두 방식의 차이가 패턴 전사에 어떤 영향을 주는지"를 그림과 함께 설명할 수 있어야 합니다.

---

파장이 짧을수록 미세하게: 광원의 진화

해상도는 광원의 파장에 비례합니다. g-line(436nm), i-line(365nm) 수은램프에서 KrF(248nm), ArF(193nm) 엑시머 레이저로, 그리고 EUV(13.5nm)까지 파장이 짧아질수록 더 미세한 패턴을 찍을 수 있게 됐습니다. ArF 침지(immersion) 기술로 물의 굴절률을 이용해 193nm로도 7나노급을 구현했지만, 물리 한계를 넘어서기 위해 결국 EUV라는 완전히 새로운 광원 체계가 필요했습니다.

---

면접 답변 포인트

• '노광이 왜 중요한가': 모든 패턴 형성의 첫 단추이며, 노광 불량은 뒤 공정을 전부 망치는 치명적 불량이기 때문
• '스테퍼의 축소 투영 이유': 마스크를 크게 만들어 결함 관리와 패턴 정밀도를 동시에 확보하기 위해서
• 'EUV가 필요한 이유': 파장이 짧을수록 해상도가 높아지는데, ArF(193nm)로는 다중 패터닝 없이는 미세화가 막혔기 때문
• 관련 핵심 용어: 오버레이(정렬 정밀도), CD(패턴 선폭), DOF(초점 심도)

오늘은 빛으로 회로를 그리는 노광 공정의 원리를 정리해봤습니다. '빛의 파장 → 해상도 → 미세화'라는 흐름을 잡고 나면 EUV 뉴스가 훨씬 쉽게 읽힙니다. 다음에는 다른 8대 공정 주제로 찾아오겠습니다!

---
