안녕하세요? 반도체 마스터입니다.

오늘은 트랜지스터의 심장을 만드는 공정, 이온 주입(Ion Implantation)을 다룹니다. '불순물을 집어넣는다'는 단순한 개념 뒤에는 이온을 가속하는 물리학, 나노미터 깊이를 제어하는 정밀함, 그리고 주입만으로는 끝나지 않는 후속 열처리까지 얽혀 있습니다. 도핑을 이해하면 트랜지스터 동작 원리의 절반은 이해한 셈입니다.

---

1. 왜 실리콘에 불순물을 넣어야 할까

순수한 실리콘(intrinsic Si)은 상온에서 전기가 거의 통하지 않습니다. 밴드갭이 1.12eV라 열에너지로 여기되는 전자가 적기 때문입니다. 문제는 '조절'이 안 된다는 점입니다. 트랜지스터는 전류를 켜고 끄는 스위치인데, 재료의 전도도가 고정되어 있으면 스위치를 만들 수 없습니다. 그래서 실리콘에 3족(붕소 B)이나 5족(인 P, 비소 As) 원소를 일부러 섞어 전도도를 조절하는데, 이를 도핑(doping)이라 합니다. 5족을 넣으면 여분의 전자가 생겨 n형, 3족을 넣으면 정공이 생겨 p형이 됩니다. 트랜지스터의 소스·드레인·채널 웰이 전부 이 도핑으로 만들어집니다. 즉 도핑 농도와 깊이가 곧 소자의 전기적 특성을 결정합니다. 면접에서는 "도핑의 목적은 캐리어 농도 조절을 통한 전도도 제어"를 한 문장으로 말하면 됩니다.

---

2. 이온 주입의 동작 원리: 이온을 가속해 결정 속에 박아 넣는다

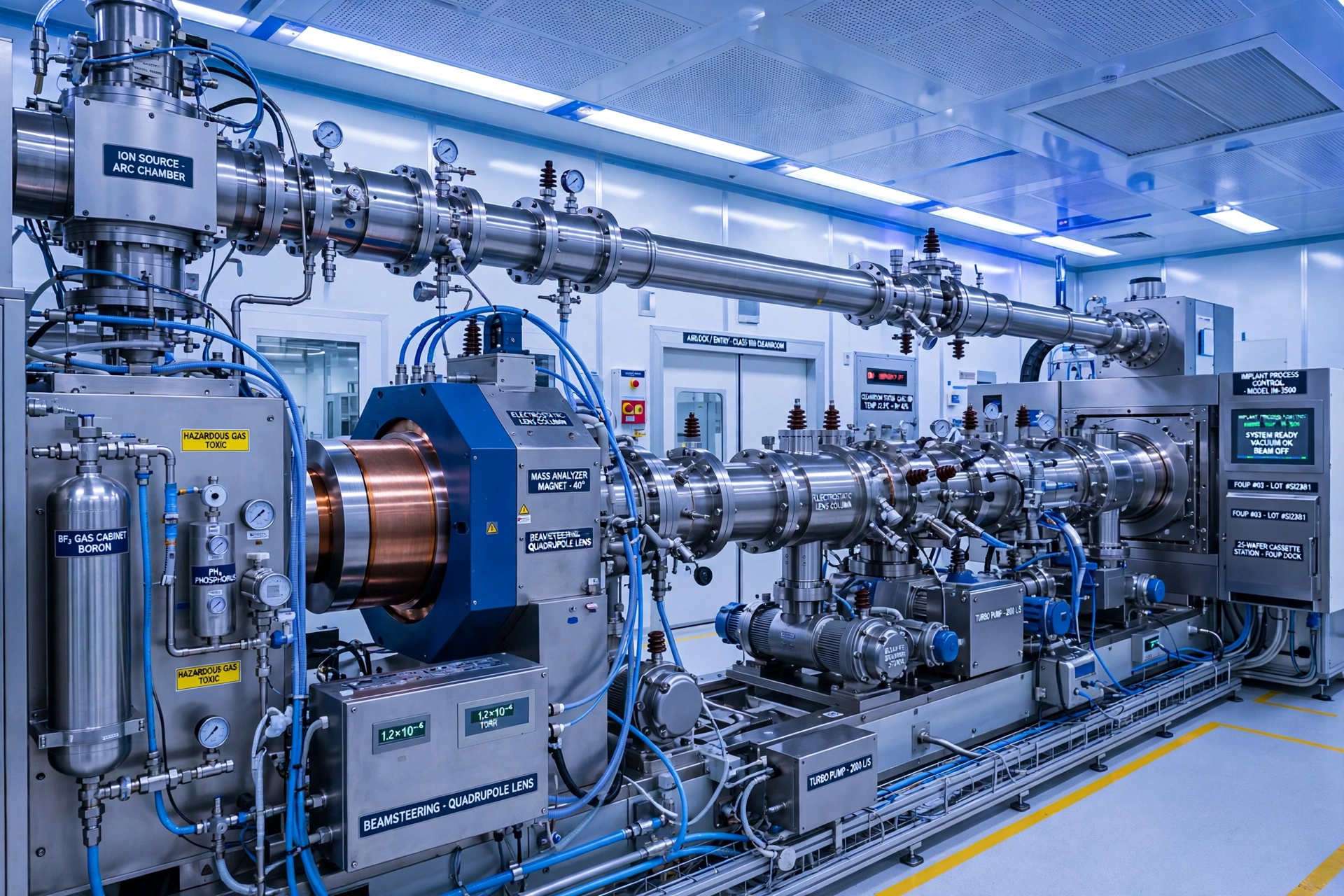

이온 주입은 도핑 원자를 이온화한 뒤 전기장으로 가속해 웨이퍼에 직접 '쏘아 박는' 방식입니다. 장비 내부는 크게 다섯 단계로 구성됩니다. 첫째, 이온원(ion source)에서 도핑 가스(BF₃, PH₃, AsH₃ 등)를 플라즈마로 깨뜨려 원하는 이온을 만듭니다. 둘째, 추출 전극이 이온을 뽑아내고, 셋째 질량 분석기(mass analyzer)가 자석으로 이온의 질량 대 전하비를 걸러내 불순물 이온만 통과시킵니다. 원하지 않는 이온이 들어가면 소자 오염이 되므로 이 선별이 매우 중요합니다. 넷째, 가속관에서 수 keV에서 수백 keV까지 가속하고, 다섯째 정전기 주사(electrostatic scanning)로 빔을 웨이퍼 전면에 균일하게 뿌립니다. 가속된 이온은 실리콘 결정 격자와 충돌하며 에너지를 잃고 멈추는데, 평균적으로 멈추는 깊이를 투사 비정(projected range, Rp)이라 합니다. 에너지를 높이면 깊게, 낮추면 얕게 박히므로 접합 깊이를 전기적으로 정밀 제어할 수 있습니다. 이온의 깊이 분포는 Rp를 중심으로 한 가우시안 분포를 그립니다.

---

3. 열확산 도핑과 뭐가 다를까: 왜 미세화 시대에는 주입이 표준인가

도핑의 고전적인 방법은 열확산(thermal diffusion)입니다. 고온의 확산로에 웨이퍼를 넣고 도핑 가스를 흘리면 농도 구배에 따라 불순물이 실리콘 속으로 스며듭니다. 단순하고 저렴하지만 치명적인 한계가 있습니다. 첫째, 농도 프로파일 제어가 어렵습니다. 확산은 표면 농도가 최대인 에러함수(erfc) 형태가 되어 얕고 균일한 접합을 만들기 어렵습니다. 둘째, 측면 확산(lateral diffusion)이 큽니다. 마스크 아래쪽으로도 불순물이 퍼져 채널 길이가 짧아지면 펀치스루(punch-through) 같은 단채널 효과가 심해집니다. 셋째, 고온 장시간 공정이 이미 형성된 구조를 망가뜨립니다. 반면 이온 주입은 저온 공정으로 도즈량(단위 면적당 이온 수, cm⁻² 단위)과 에너지를 독립적으로 조절해 농도와 깊이를 따로 제어할 수 있고, 측면 확산도 적습니다. 트랜지스터가 미세화될수록 접합은 얕아지고 농도 제어는 정밀해져야 했기에, 현대 팹의 도핑은 사실상 이온 주입이 표준이 되었습니다. 면접 단골 비교 질문이니 "확산은 고온·깊은 접합·제어 한계, 주입은 저온·정밀 제어·격자 손상 후 어닐링 필요"로 정리해 두세요.

---

4. 공정 조건과 제어 파라미터: 도즈, 에너지, 채널링

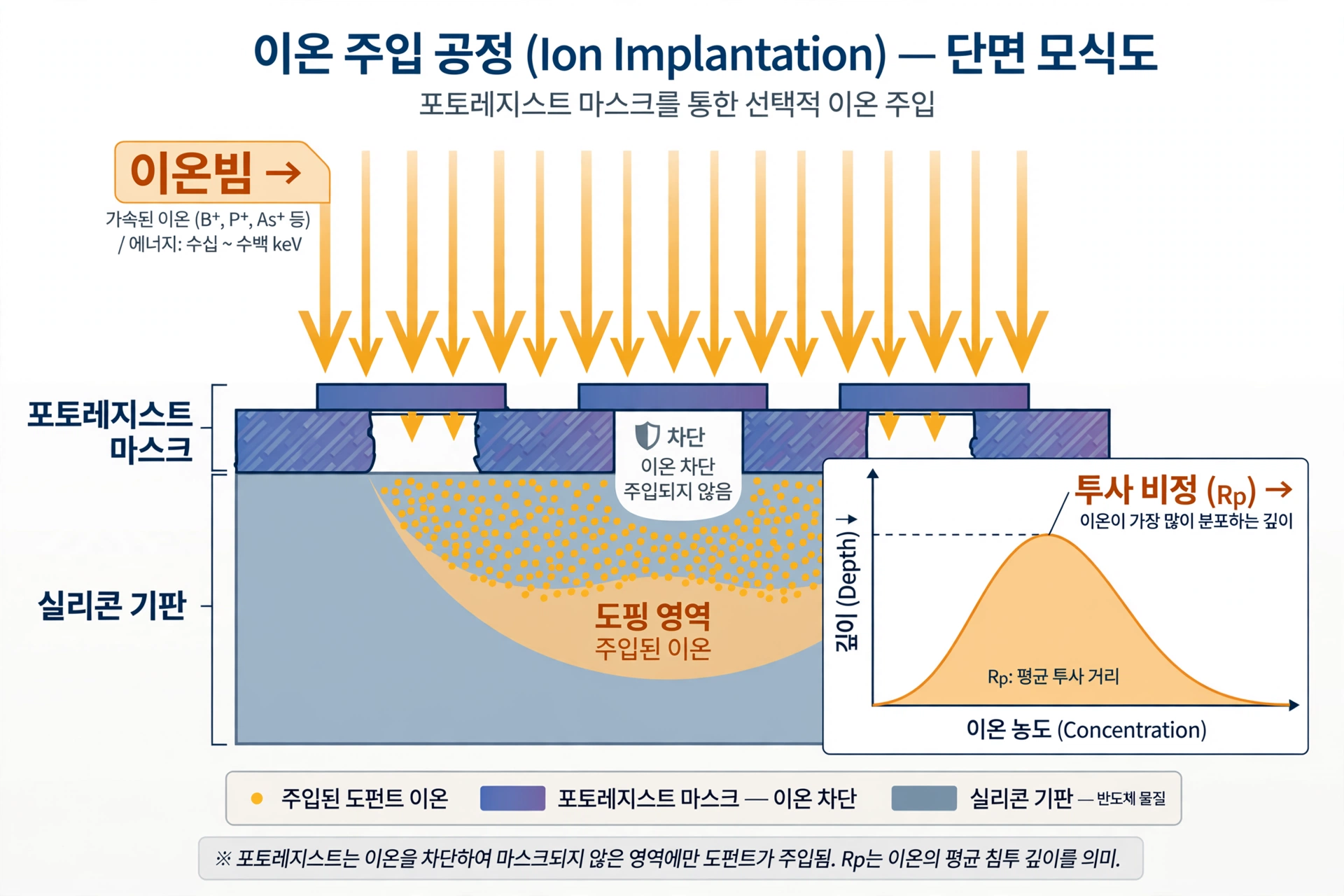

이온 주입의 핵심 제어 변수는 도즈량과 에너지입니다. 도즈량은 주입되는 이온의 총량으로, 채널(문턱전압 조절용) 도핑은 10¹²~10¹³ cm⁻² 수준의 낮은 도즈를, 소스·드레인 같은 고농도 영역은 10¹⁴~10¹⁶ cm⁻²의 높은 도즈를 사용합니다. 도즈가 곧 캐리어 농도가 되므로 소자 특성과 직결됩니다. 에너지는 접합 깊이를 결정합니다. 수 keV의 저에너지는 수십 나노미터의 얕은 접합(shallow junction)에, 수백 keV~MeV급 고에너지는 깊은 웰(well) 형성에 쓰입니다. 여기서 주의할 현상이 채널링(channeling)입니다. 이온이 실리콘 결정의 원자 배열 사이 통로로 곧장 파고들면 예상보다 훨씬 깊이 들어가는 현상인데, 이를 막기 위해 웨이퍼를 빔에 대해 약 7도 기울이는 틸트(tilt) 주입을 합니다. 또한 선택적 도핑을 위해 포토레지스트를 마스크로 사용합니다. 주입된 이온은 수백 keV의 운동에너지 덕분에 레지스트를 뚫지 못하고 막히므로, 패터닝된 영역에만 도핑이 되는 구조입니다. LDD(Lightly Doped Drain)처럼 농도가 다른 영역을 여러 번 나눠 주입하는 것도 이온 주입이 정밀 제어가 되기에 가능한 설계입니다.

---

5. 주입 후 어닐링이 없으면 소자는 동작하지 않는다

이온 주입에는 반드시 따라오는 후속 공정이 있습니다. 바로 어닐링(annealing, 열처리)입니다. 수 keV~수백 keV로 가속된 이온이 실리콘 격자에 충돌하면 격자가 깨져 비정질화되고, 박힌 불순물 원자도 격자 사이(interstitial)에 끼어 있어 전기적으로 활성화되지 않습니다. 이 상태로는 캐리어가 생기지 않아 소자가 동작하지 않습니다. 어닐링은 고온을 가해 두 가지를 동시에 해결합니다. 깨진 격자를 재결정화하고, 불순물 원자를 실리콘 격자 위치(substitutional site)로 이동시켜 전기적으로 활성화시키는 것입니다. 핵심은 '빠르게'입니다. 고온에 오래 두면 불순물이 확산되어 정밀하게 만든 얕은 접합이 퍼져버립니다. 그래서 RTA(Rapid Thermal Annealing) 방식으로 1000℃ 전후의 고온을 수 초~수십 초만 가하는 것이 표준입니다. 어닐링이 부족하면 활성화율이 떨어져 접합 저항이 올라가고 누설전류가 증가하므로, 면접에서는 "주입은 격자 손상을 남기므로 어닐링으로 회복+활성화가 필수, 단 확산 방지를 위해 급속 열처리"를 강조하면 됩니다.

---

면접에서 묻는 포인트 정리

• 도핑의 목적: 캐리어 농도 조절을 통한 실리콘 전도도 제어 — n형(5족)과 p형(3족)이 소스·드레인·웰을 만든다
• 이온 주입 원리: 이온화 → 질량분석(불순 이온 선별) → keV급 가속 → 주사, 멈추는 평균 깊이가 투사 비정 Rp
• 확산 vs 주입: 확산은 고온·깊은 접합·측면 확산이 커서 미세화에 불리, 주입은 저온에서 도즈·깊이 독립 정밀 제어
• 제어 파라미터: 도즈량(농도 결정, 10¹²~10¹⁶ cm⁻²), 에너지(깊이 결정), 채널링 방지를 위한 7도 틸트 주입
• 어닐링의 필요성: 주입으로 깨진 격자 회복 + 불순물의 격자 위치 활성화, 확산 방지를 위해 RTA 급속 열처리

오늘은 이온 주입의 원리부터 확산과의 비교, 어닐링까지 정리해봤습니다. '가속해서 박아 넣고, 열로 활성화한다'는 흐름을 기억하면 도핑 관련 질문은 대부분 풀립니다. 다음에는 다른 공정 주제로 찾아오겠습니다!

---
