CMP(화학적 기계적 연마): 반도체 평탄화를 책임지는 연마 공정의 원리
안녕하세요? 반도체 마스터입니다.
오늘은 반도체 8대 공정 중 가장 직관적이면서도 이해하기 까다로운 공정, CMP(Chemical Mechanical Polishing, 화학적 기계적 연마)를 다룹니다. '갈아낸다'는 단순한 개념 뒤에는 화학과 기계가 정교하게 결합된 원리, 그리고 다층 배선을 가능하게 한 결정적인 역할이 숨어 있습니다.
[HR]
1. 왜 반도체는 '갈아내는' 공정이 필요할까
반도체는 트랜지스터를 만든 전공정(FEOL) 이후, 수십 층에 이르는 금속 배선을 쌓는 후공정(BEOL)으로 들어갑니다. 문제는 막을 쌓고 식각할 때마다 표면에 단차(topography)가 생긴다는 점입니다. 굴곡진 표면 위에 다음 층의 포토리소그래피를 하면 초점 심도(DOF)가 부족해 패턴이 흐려지고, 배선 저항도 층마다 달라집니다. 미세화될수록 이 문제는 치명적이 됩니다. 그래서 매 층을 쌓을 때마다 표면을 평탄하게 '리셋'하는 공정이 필요했고, 그 해답이 CMP입니다. 면접에서는 "CMP의 목적은 평탄화(planarization)"를 한 문장으로 말한 뒤, "다층 배선에서 포토 초점 심도 확보와 층간 균일성 확보가 이유"라는 설명을 덧붙이면 완성됩니다.
[이

지1]
2. CMP의 동작 원리: 화학 반응과 기계적 연마의 동시 작용

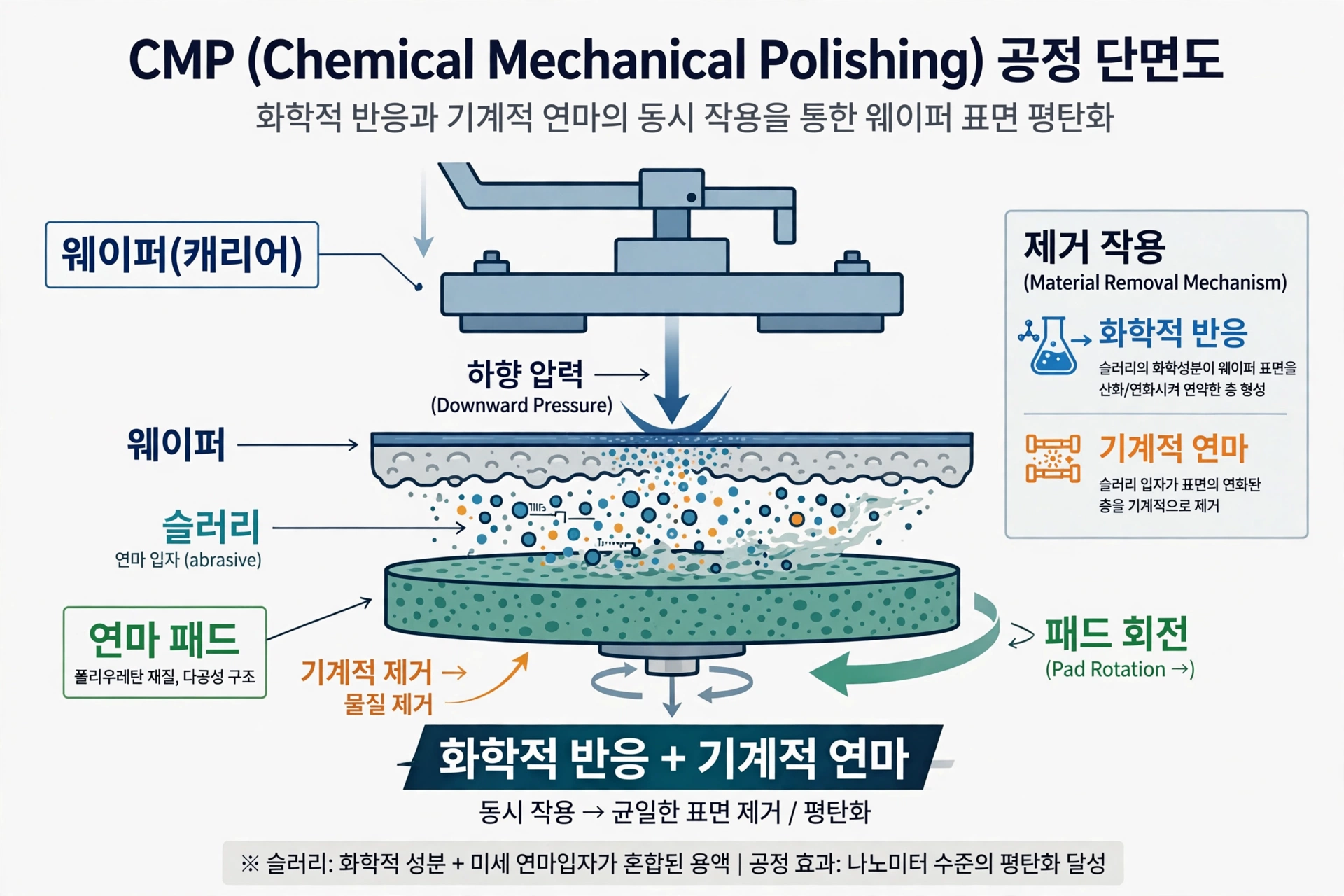

CMP라는 이름 그대로, 이 공정은 화학(chemical)과 기계(mechanical)의 협업입니다. 캐리어가 웨이퍼를 붙잡고 회전하는 연마 패드(pad) 위에 눌러 붙이고, 그 사이에 슬러리(slurry)라는 특수 용액을 흘립니다. 슬러리는 두 가지 성분을 품고 있습니다. 하나는 웨이퍼 표면을 화학적으로 반응시켜 연약한 층으로 바꾸는 화학 성분(예: 산화제, pH 조절제)이고, 다른 하나는 그 연약한 층을 물리적으로 깎아내는 미세 연마 입자(abrasive, 수십 나노미터 크기의 실리카·알루미나 입자)입니다. 화학 반응만으로는 너무 느리고, 기계 연마만으로는 표면에 흠집이 나거나 제어가 어렵습니다. 표면을 화학적으로 연하게 만든 뒤 기계적으로 제거하는 이 조합이, 나노미터 수준의 균일한 평탄화를 가능하게 합니다.
[이

지2]
[HR]
3. 다마신 공정과 CMP: 구리 배선을 만드는 한 쌍
CMP가 반도체 공정의 주연으로 올라선 결정적인 계기는 구리(Cu) 배선의 도입과 다마신(damascene) 공정입니다. 과거 알루미늄 배선은 배선 자체를 식각해서 만들 수 있었지만, 구리는 식각이 거의 되지 않습니다. 그래서 방식을 뒤집었습니다. 먼저 층간 절연막에 배선이 들어갈 트렌치(홈)를 식각으로 파고, 그 위에 구리를 잔뜩 증착한 뒤, 불필요한 구리를 CMP로 갈아내는 것입니다. 돌출된 구리는 화학 반응으로 연해지고 기계적으로 제거되지만, 트렌치 안의 구리는 절연막이 '스토퍼' 역할을 해 남습니다. 결과적으로 구리 배선만 절연막 속에 깔끔하게 남는 구조가 완성됩니다. '왜 구리인가'라는 질문에는 "알루미늄보다 비저항이 낮아 미세 배선의 저항·RC 지연을 줄일 수 있기 때문"이라고 답하면 됩니다. 다마신이라는 이름은 중세 다마스쿠스 금속 세공 기법에서 따온 것으로, 면접에서 가벼운 화젯거리로도 쓸 수 있습니다.
[HR]
4. 공정 조건과 제어 파라미터: 무엇을 조절하는가
CMP의 물질 제거율(Material Removal Rate)은 프레스턴(Preston) 방정식 RR = K·P·V로 표현됩니다. 압력(P)과 상대 속도(V)에 비례한다는 단순한 식이지만, 실제 공정에서는 이보다 많은 변수가 얽힙니다. 핵심 제어 요소는 크게 세 가지입니다. 첫째, 하중과 회전속도입니다. 패드와 웨이퍼의 회전 속도, 캐리어의 하중(수 psi 수준)이 제거율을 결정하며, 웨이퍼 면내 균일도(WIWNU, within-wafer non-uniformity)는 수 퍼센트 이내로 관리합니다. 둘째, 슬러리입니다. 연마 입자의 크기·농도·pH에 따라 제거율과 표면 품질이 달라지고, 산화막용·구리용·텅스텐용 슬러리가 각각 따로 개발되어 있습니다. 셋째, 패드입니다. 폴리우레탄 재질의 다공성 패드는 연마가 진행될수록 표면이 닳아 '글레이징'이 생기므로, 다이아몬드 컨디셔너로 주기적으로 패드 표면을 다시 거칠게 만드는 컨디셔닝이 필수입니다. 이 세 요소가 한쪽으로 치우치면 곧바로 불량으로 이어집니다.
[HR]
5. 대표 불량: 디싱, 에로전, 스크래치
CMP 불량 중 면접에서 가장 자주 나오는 세 가지를 비교해 보겠습니다. 디싱(dishing)은 넓은 배선 영역의 구리가 주변보다 과도하게 갈려 오목하게 들어간 현상입니다. 트렌치가 넓을수록 슬러리와 패드의 접촉이 많아져서 생기며, 배선 저항 증가의 원인이 됩니다. 에로전(erosion)은 반대로 배선이 밀집된 영역에서 절연막까지 함께 과도하게 갈려 전체가 낮아지는 현상입니다. 디싱이 '개별 배선의 오목함'이라면 에로전은 '밀집 영역 전체의 내려앉음'이라는 차이가 핵심입니다. 스크래치(scratch)는 슬러리 입자의 응집이나 패드 표면의 이물, 컨디셔닝 불량으로 생기는 선형 흠집으로, 배선 간 쇼트나 단선의 직접 원인이 됩니다. 디싱·에로전은 CMP 후 단차 측정으로, 스크래치는 결함 검사(defect inspection)로 관리합니다.
[HR]
면접에서 묻는 포인트 정리
- CMP의 목적: 다층 배선 공정의 평탄화로, 포토 초점 심도 확보와 층간 균일성 확보가 이유
- 원리: 슬러리의 화학 성분이 표면을 연화시키고, 연마 입자와 패드가 기계적으로 제거하는 동시 작용
- 다마신 공정과의 관계: 구리는 식각이 안 되므로 트렌치에 구리를 채운 뒤 CMP로 불필요한 부분을 제거
- 제어 파라미터: 하중·회전속도(프레스턴 방정식), 슬러리 조성, 패드 컨디셔닝 — WIWNU 관리가 핵심 지표
- 대표 불량 비교: 디싱(넓은 배선의 오목함) vs 에로전(밀집 영역 전체의 내려앉음) vs 스크래치(입자·이물에 의한 선형 흠집)
오늘은 CMP의 원리부터 다마신 공정과의 관계, 불량까지 정리해봤습니다. '화학이 연하게 만들고 기계가 깎아낸다'는 한 문장을 기억하면 CMP 관련 질문은 대부분 풀립니다. 다음에는 다른 공정 주제로 찾아오겠습니다!
