식각(Etching): 회로 패턴을 '파내는' 기술 — 습식 vs 건식 식각의 원리와 비교

안녕하세요? 반도체 마스터입니다.

포토리소그래피로 포토레지스트에 회로 패턴을 그렸다면, 다음 단계는 그 패턴을 실제 막질에 옮기는 '식각'입니다. 막을 깎아내는 방식에 따라 습식과 건식 식각으로 나뉘는데, 왜 두 방식이 모두 쓰이는지 알면 공정 설계의 감각이 생깁니다.

---

왜 식각이 필요한가

증착으로 쌓은 산화막·금속막 위에 포토레지스트 패턴만 있고 막질이 그대로라면 회로는 동작하지 않습니다. 식각은 레지스트로 가려지지 않은 부분의 막질을 선택적으로 제거해 패턴을 완성하는 공정입니다. 여기서 '선택비'와 '비등방성'이라는 두 가지 키워드가 식각 방식 선택의 핵심 기준이 됩니다.

---

습식 식각: 화학 용액에 담그는 방식

습식 식각은 웨이퍼를 화학 용액에 담가 막질을 녹여내는 방식입니다. 불산(HF) 계열 용액으로 산화막을 식각하는 것이 대표적이며, 산화막에 대한 선택비가 높아 하부 막질을 거의 건드리지 않습니다. 비용이 낮고 빠른 대신, 용액이 모든 방향에서 동일하게 녹이는 등방성 식각이라 레지스트 하부까지 파고드는 언더컷이 생깁니다. 미세 패턴에서는 정밀한 치수 제어가 어려워 세정이나 큰 패턴·희생층 제거처럼 정밀도가 덜 요구되는 곳에 주로 쓰입니다.

---

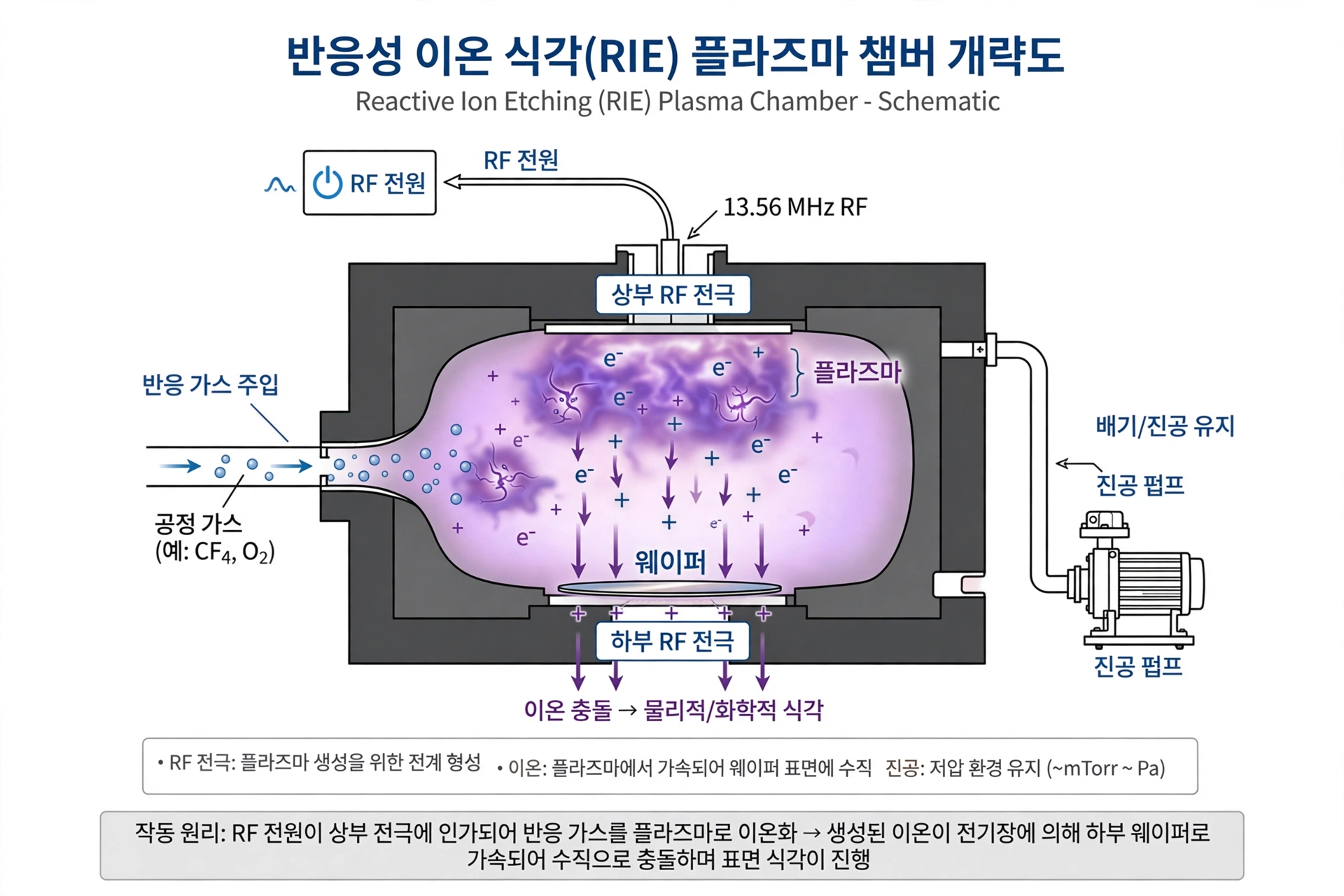

건식 식각(플라즈마): 이온으로 깎아내는 방식

건식 식각은 진공 챔버에서 플라즈마로 식각하는 방식입니다. RF 전원으로 반응 가스를 플라즈마 상태로 만들면, 전기장에 가속된 이온이 웨이퍼 표면에 수직으로 충돌합니다. 이온의 물리적 충격과 라디칼의 화학적 반응이 결합된 반응성 이온 식각(RIE)은 수직 방향으로만 식각되는 비등방성 식각으로, 측벽이 수직에 가까워 미세 패턴을 정확히 전사하고 종횡비 10:1을 넘는 깊은 트렌치도 만들 수 있습니다. 단, 장비 비용이 높고 이온 충격에 의한 플라즈마 데미지와 부산물의 측벽 오염을 관리해야 합니다.

---

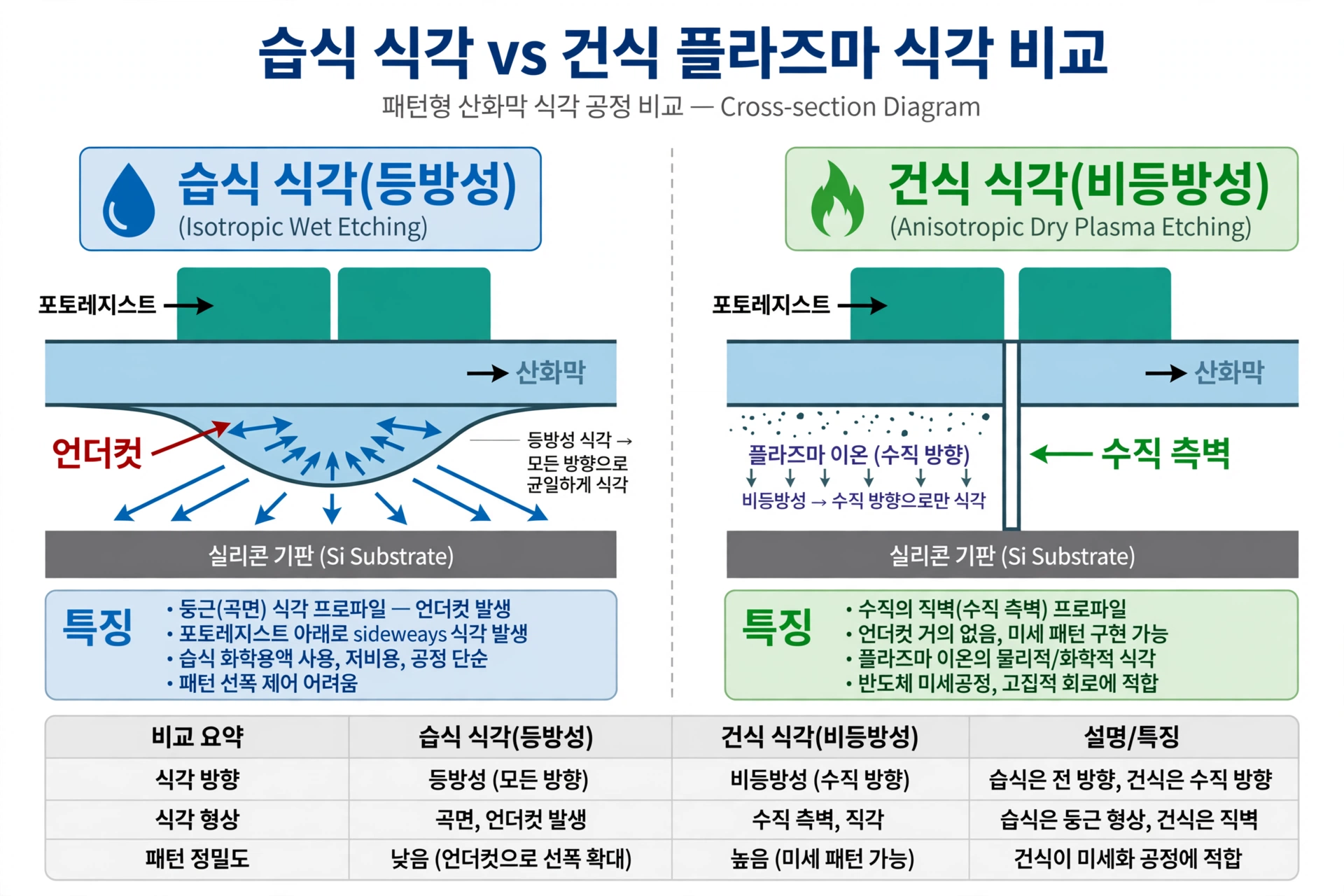

습식 vs 건식 한눈에 비교

• 식각 방향: 습식은 등방성(전 방향 동일), 건식은 비등방성(수직 방향 위주)
• 선택비: 습식이 일반적으로 더 높고, 건식은 플라즈마 조건으로 조절
• 정밀도: 미세 패턴에서는 건식 식각이 유리, 습식은 큰 패턴·세정에 유리
• 대표 용도: 습식은 세정·희생층 제거, 건식은 게이트·배선·비아·트렌치 식각

---

면접 답변 포인트

• '언더컷이 생기는 이유': 습식 식각은 화학 반응이 방향성이 없어 레지스트 하부까지 막질이 녹기 때문
• '건식 식각이 미세화에 유리한 이유': 이온의 수직 입사로 측벽을 수직에 가깝게 유지해 패턴 충실도가 높기 때문
• '선택비가 중요한 이유': 식각 대상 막질만 제거하고 하부 막질은 보호해야 소자가 손상되지 않기 때문
• 한 끗 차이 답변: '공정 조건에 따라 등방성과 비등방성 성분의 비율을 조절할 수 있다'는 점을 언급하면 이해도가 돋보입니다

오늘은 습식과 건식 식각의 원리와 차이를 정리해봤습니다. '왜 두 방식이 공존하는가'를 선택비·비등방성·비용 관점에서 답할 수 있으면 공정 질문에 충분히 대응할 수 있습니다. 다음 포스팅에서 또 만나요!

---
