클린룸 클래스와 파티클: 눈에 안 보이는 먼지가 칩을 죽이는 이유

안녕하세요? 반도체 마스터입니다.

반도체 팹에 들어가 본 분들은 압니다. 머리부터 발끝까지 뒤집어쓴 방진복, 쉴 새 없이 머리 위에서 내려오는 바람. 왜 이렇게까지 할까요? 눈에 보이지도 않는 먼지 한 톨이 수억 원짜리 웨이퍼를 통째로 날려버릴 수 있기 때문입니다. 오늘은 클린룸 클래스와 파티클 관리의 원리를 정리해봅니다.

면접 질문, 읽지 말고 소리 내어 연습하세요

반도체마스터 · 면접기출 517문항 · 기초 레슨 21개 무료

Google Play App Store

이 글의 핵심 3줄

• 킬러 디펙트는 소자를 실제로 죽이는 결함입니다. 파티클이 늘면 결함 밀도가 올라 수율이 떨어집니다.
• 클린룸 클래스(ISO 14644-1)는 1m³ 공기 속 허용 파티클 수입니다. 숫자가 작을수록 깨끗하고, 한 단계마다 10배 차이입니다.
• 방어는 네 겹입니다. 방진복, FFU 하향 층류, FOUP·SMIF 밀폐 이송, AMC 케미컬 필터.

---

왜 0.1μm 먼지가 치명적인가

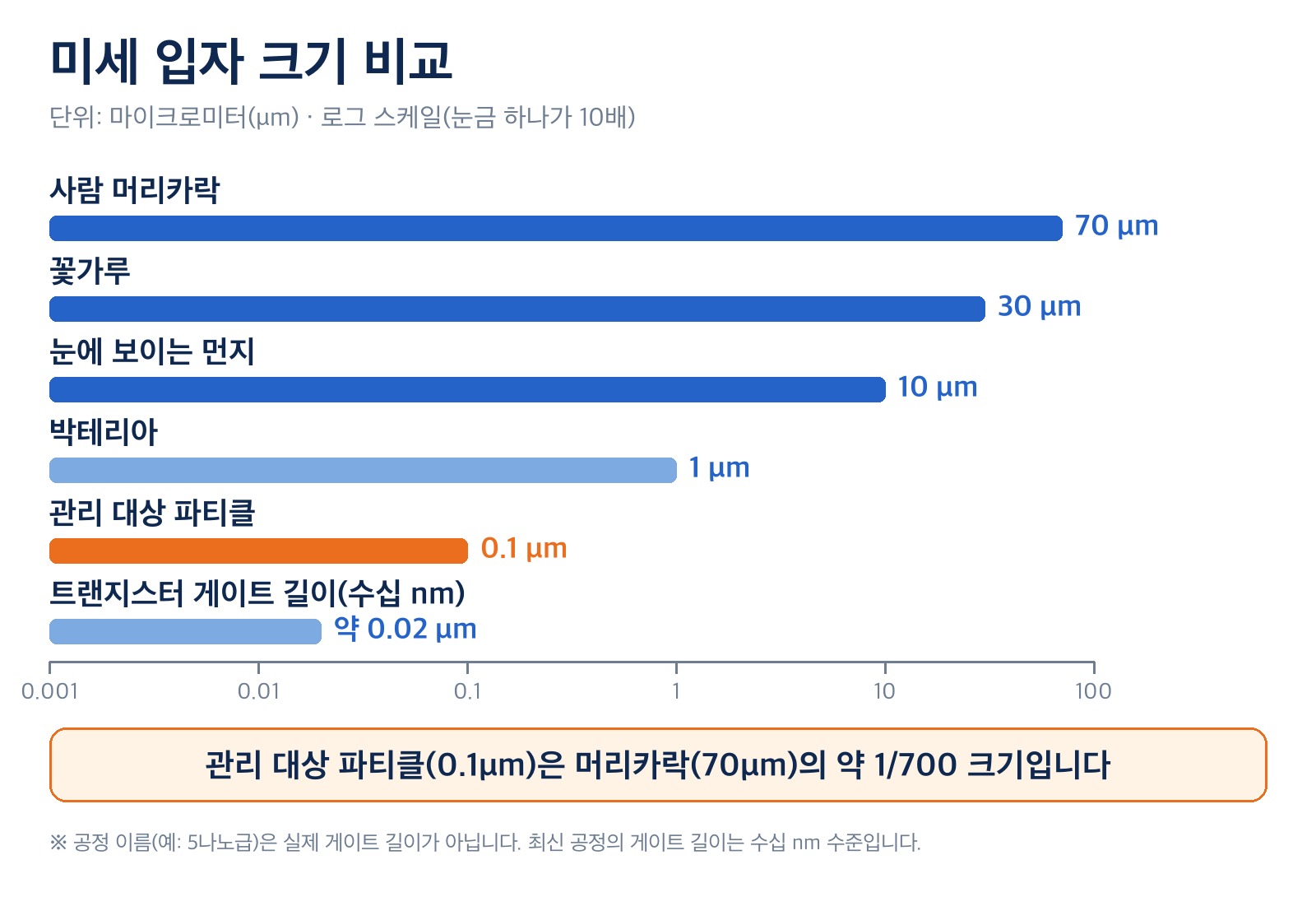

반도체 업계에서 '킬러 디펙트(killer defect)'는 소자를 실제로 죽이는 결함을 말합니다. 보통 패턴 선폭의 절반 안팎 크기부터 치명적으로 보고, 클린룸에서는 그보다 훨씬 작은 선폭의 1/10 수준 파티클까지 관리 대상으로 잡습니다(기준은 회사와 공정마다 다릅니다). 공정 이름이 '5나노급'이어도 실제 게이트 길이가 5nm인 것은 아니고 수십 nm 수준인데, 이렇게 작은 구조에서는 수십 nm급 파티클도 치명적일 수 있습니다. 파티클이 포토레지스트 위에 떨어지면 노광이 안 돼 패턴이 끊기고, 식각·증착 중에 떨어지면 마스크 역할을 해 원치 않는 돌기가 남습니다. 사람 머리카락 굵기가 약 70μm인데 팹에서 관리하는 파티클은 0.1μm급 — 머리카락의 약 700분의 1입니다.

파티클이 늘면 결함 밀도(D0)가 올라가고, 결함 밀도가 올라가면 수율이 떨어집니다. 가장 단순한 포아송 모형으로는 Y = e^(−A·D0)이고, 칩 면적(A)이 클수록 같은 결함 밀도에서도 수율이 더 크게 떨어집니다.

---

클린룸 클래스란

클린룸의 깨끗함은 ISO 14644-1 규격의 '클래스'로 표현합니다. 1m³ 공기 속 특정 크기 이상의 파티클이 몇 개까지 허용되는지로 등급을 매기죠. 숫자가 작을수록 깨끗합니다.

ISO 클래스	0.1μm 이상	0.5μm 이상
Class 1	10개	-
Class 3	1,000개	35개
Class 5	-	3,520개

* 단위: 1m³당 허용 개수

예전 미국 규격(FED-STD-209E)의 Class 1·10·100은 각각 ISO Class 3·4·5에 대응합니다. 한 단계 내려갈 때마다 허용 파티클 수가 10배씩 줄어듭니다. 구역별 관리 수준은 팹마다 다르지만, 예를 들어 노광처럼 민감한 구역은 ISO Class 2~3, 일반 공정 구역은 ISO Class 4~5 수준으로 관리하기도 합니다.

---

파티클은 어디서 오는가

• 사람: 가장 큰 오염원입니다. 가만히 앉아 있어도 분당 수십만 개, 움직이면 수백만 개의 파티클(0.3μm 이상 기준)을 내뿜는다고 알려져 있습니다. 피부 각질, 옷 섬유, 호흡기 비말이 주범입니다.
• 장비: 부품 마모, 펌프 오일 미스트, 챔버 벽에 쌓인 막이 떨어지는 공정 부산물, 웨이퍼 이송 중 마찰이 있습니다.
• 분자 오염(AMC): 눈에 안 보이는 가스 성분입니다. 공기 중 암모니아 같은 염기 성분은 화학증폭형 포토레지스트를 변질시켜 패턴 상부가 뭉개지는 T-토핑(T-topping)을 일으키고, 유기물은 노광 렌즈에 헤이즈(haze)를 만듭니다.

---

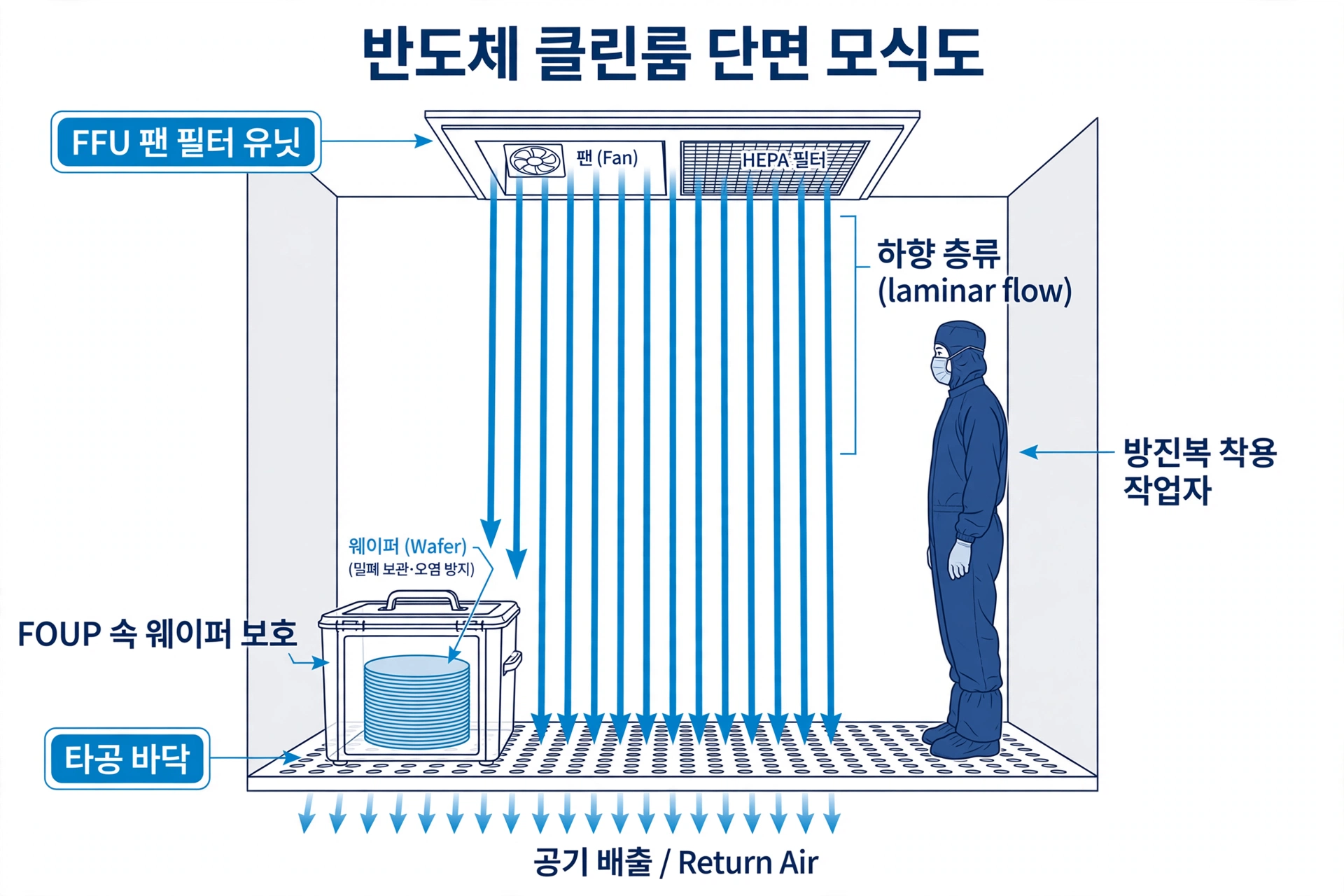

어떻게 막는가

1. 방진복(버니수트): 몸에서 나오는 파티클을 가둡니다.
2. FFU(팬 필터 유닛): 천장에서 HEPA 또는 ULPA 필터를 통과한 깨끗한 공기를 위에서 아래로 층류(laminar flow)로 밀어내, 파티클을 바닥 타공 패널로 쓸어냅니다. ULPA 필터는 0.12μm 입자를 99.999% 이상 걸러냅니다.
3. FOUP/SMIF 미니환경: 웨이퍼를 밀폐 용기에 담아 옮기고, 필요에 따라 질소로 퍼지합니다. 웨이퍼 주변은 클린룸 전체보다 훨씬 깨끗한 환경(예: ISO Class 1~3 수준)을 유지할 수 있습니다.
4. 케미컬 필터: AMC 제거용 필터를 공조에 추가합니다.

---

직무별로는 이렇게 연결됩니다

• 공정 엔지니어: 웨이퍼 맵과 검사 데이터에서 파티클성 불량 패턴을 찾아, 어느 공정에서 생겼는지 추적합니다.
• 장비 엔지니어: 챔버 벽 박리, 이송 마찰 같은 장비 내부 파티클을 PM·세정 주기와 모니터 웨이퍼로 관리합니다.
• 품질·계측 엔지니어: 파티클 검사 장비와 인라인 모니터링으로 공정의 오염 수준을 추적합니다.

* 회사와 직무 구분에 따라 담당 범위는 다를 수 있습니다.

---

면접에서는 이렇게 물어봅니다

Q. 파티클이 수율에 어떤 영향을 주나요?

30초 답변: 파티클이 소자를 죽이는 킬러 디펙트가 되면 칩 하나가 불량이 되고, 파티클이 많을수록 결함 밀도가 올라갑니다. 포아송 모형 Y = e^(−A·D0)처럼 결함 밀도가 오르면 수율이 지수적으로 떨어지고, 칩 면적이 클수록 영향이 큽니다. 그래서 클린룸 등급과 장비 파티클을 함께 관리합니다.

꼬리질문: 수율이 갑자기 떨어졌을 때 파티클이 원인인지 어떻게 확인하나요?
→ 웨이퍼 맵의 불량 위치 패턴, 파티클 검사 결과, 불량 로트의 공통 장비·챔버를 함께 보고, 의심 장비는 멈춘 뒤 분할 실험으로 확인합니다.

Q. 클린룸에서 사람이 가장 큰 오염원인 이유와 대책을 설명하시오

30초 답변: 사람은 피부 각질, 옷 섬유, 호흡기 비말을 계속 내보내 가만히 있어도 많은 파티클을 만듭니다. 그래서 방진복으로 파티클을 가두고, 웨이퍼는 FOUP에 담아 OHT 같은 자동 반송으로 옮겨 사람과 웨이퍼가 닿는 구간을 줄입니다.

꼬리질문: FOUP이 있는데 왜 클린룸이 필요한가요?
→ FOUP은 이동과 대기 중에 웨이퍼를 보호하고, 클린룸은 장비를 여는 구간에서 2차로 막아 주는 환경이라 서로 보완합니다.

Q. 장비에서 파티클이 발생하는 원인과 관리 방법을 설명하시오

30초 답변: 챔버 벽에 쌓인 막이 떨어져 나오는 것과 웨이퍼 이송 중 기계적 마찰이 주된 원인입니다. 정기 세정과 PM 주기를 지키고, 모니터 웨이퍼로 파티클 증가를 주기적으로 확인해 이상이 보이면 세정이나 부품 교체로 대응합니다.

꼬리질문: 모니터 웨이퍼는 무엇인가요?
→ 장비 상태를 점검하려고 일부러 흘려 보내는 테스트 웨이퍼로, 공정 후 파티클 수가 기준을 넘는지 확인합니다.

읽은 것과 말할 수 있는 것은 다릅니다

위 질문들을 소리 내어 답해 보고, 꼬리질문까지 이어서 연습해 보세요.

• 기초 레슨(무료): 「클린룸과 OHT」 — 먼지·온습도·진동 관리와 FOUP·OHT 반송까지
• 면접기출: 「장비에서 파티클이 발생하는 원인과 관리 방법」, 「세정 공정에서 파티클 제거 화학 용액」
• 모의면접: 직무 트랙을 골라 꼬리질문까지 이어서 연습하고 리포트로 정리

면접기출 517문항 · 현업 트러블슈팅 케이스 143개 · 공정 게임 19종. 기초 레슨 21개는 무료이고, 이용권은 한 번 결제하는 방식이라 자동으로 갱신되지 않아요.

Google Play에서 받기 App Store에서 받기

오늘은 클린룸 클래스와 파티클 관리의 원리를 정리해봤습니다. '보이지 않는 것을 관리한다'는 게 품질의 본질이라는 점에서, 클린룸은 반도체 품질 공학의 출발점입니다. 다음에 또 찾아오겠습니다!

---
