다이싱(Dicing): 웨이퍼를 칩으로 자르는 기술
안녕하세요? 반도체 마스터입니다.
웨이퍼 한 장에는 수백 개에서 수천 개의 칩이 들어 있습니다. 이 칩들을 하나씩 떼어내 패키지로 옮기는 첫 단계가 바로 다이싱(Dicing)입니다. 자르는 건데 왜 중요하냐고요? 잘못 자르면 멀쩡한 칩에 균열이 생기고, 잘해도 버려지는 면적이 생기기 때문입니다. 오늘은 세 가지 다이싱 방식의 원리와 차이, 그리고 품질 이슈를 정리해봅니다.
다이싱의 기본 구조: 스크라이브 라인과 커프
칩과 칩 사이에는 실제로 회로가 없는 빈 영역, 스크라이브 라인(scribe line)이 있습니다. 다이싱은 이 라인 위를 정확히 따라 자르는 작업인데, 자르는 도구 자체가 차지하는 너비(커프, kerf)만큼 웨이퍼 면적이 통째로 버려집니다. 커프가 좁을수록 같은 웨이퍼에서 더 많은 칩을 얻으니, 커프 최소화는 곧 원가 경쟁력입니다.
블레이드 다이싱 - 다이아몬드 톱날로 자르기
가장 전통적인 방식으로, 초당 수만 회 회전하는 얇은 다이아몬드 블레이드로 웨이퍼를 물리적으로 절단합니다. 장비가 싸고 다양한 웨이퍼 두께에 대응할 수 있어 지금도 가장 널리 쓰입니다. 단점은 물리적 접촉이라 치핑(chipping·절단면 균열)이나 백사이드 크랙이 생기기 쉽고, 자르면서 발생하는 실리콘 가루(디브리스)가 칩을 오염시킬 수 있다는 점입니다. 그래서 절단 중에는 순수를 계속 뿌려 냉각과 세정을 함께 합니다.
레이저 다이싱과 스텔스 다이싱
레이저 다이싱은 고출력 레이저로 웨이퍼를 녹이거나 증발시켜 자르는 방식입니다. 블레이드가 들어가지 못할 정도로 얇은 웨이퍼(예: 100㎛ 이하)나 깨지기 쉬운 MEMS 소자에 유리합니다. 하지만 레이저 열에 의한 HAZ(열영향부)와 디브리스가 단점이라, 표면에 보호막을 코팅했다가 자른 뒤 씻어내는 DBG(dicing before grinding) 같은 변형 공정이 쓰이기도 합니다. 스텔스 다이싱은 한 걸음 더 나아가 레이저를 웨이퍼 내부에 집속시켜 내부에만 개질층을 만든 뒤, 테이프를 늘려 칩을 '떼어내는' 방식입니다. 표면에 손상이 거의 없고 커프가 매우 좁다는 게 강점이지만, 두꺼운 웨이퍼나 금속층이 많은 구조에는 적용이 까다롭습니다.

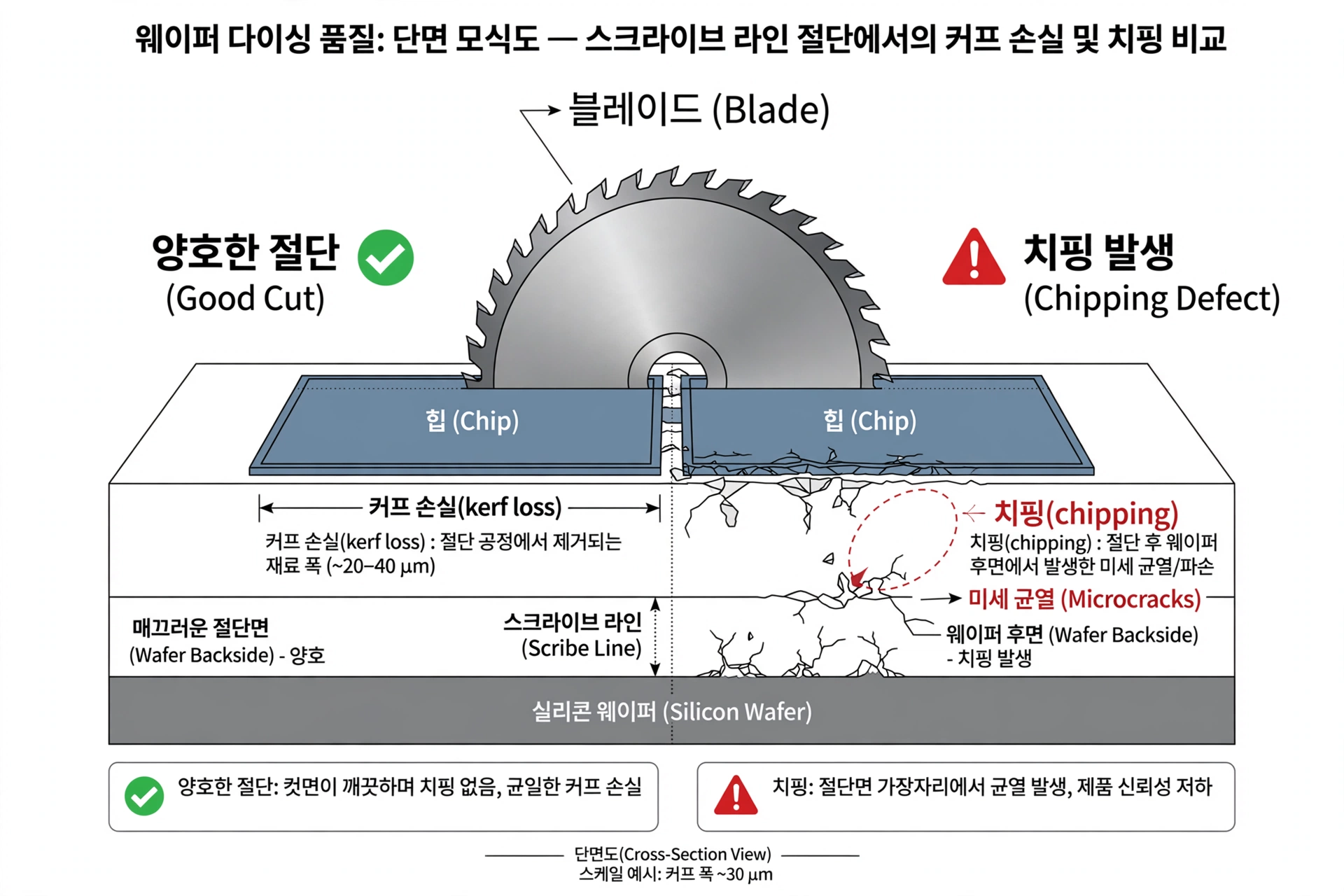

품질을 가르는 두 가지: 치핑과 커프 손실
다이싱 불량의 대표 주자는 치핑입니다. 절단면 가장자리에 미세 균열이 생기면 패키징 후 열·기계적 스트레스로 균열이 커져 칩이 죽습니다. 백사이드 치핑이 심하면 다이 본드(접착) 강도까지 떨어집니다. 또 하나는 커프 손실인데, 방식별 커프 폭은 블레이드가 수십 ㎛대로 가장 넓고 레이저·스텔스가 그보다 좁습니다. 칩 크기가 작아질수록 커프 손실의 비중이 커지기 때문에, 작은 칩을 많이 만드는 제품일수록 비접촉 방식의 메리트가 커집니다.
면접 답변 포인트
- '블레이드와 레이저 다이싱의 차이를 한 문장으로': 접촉식 기계 절단 vs 비접촉 열 절단 — 치핑 리스크와 얇은 웨이퍼 대응력이 갈린다
- '스텔스 다이싱의 핵심 아이디어': 표면은 건드리지 않고 내부에만 개질층을 만들어 테이프 익스팬딩으로 분리하는 것
- '왜 절단 중에 순수를 뿌리는가': 블레이드 냉각(마찰열 방지) + 디브리스 세정 + 치핑 억제, 세 가지 목적을 한 번에
- DBG의 의미를 물으면: 다이싱을 먼저 하고 그라인딩으로 얇게 만드는 순서 — 얇은 칩을 치핑 없이 얻는 변형 공정
오늘은 웨이퍼를 칩으로 나누는 다이싱을 정리해봤습니다. '자르는 도구 자체가 차지하는 면적(커프)'과 '잘린 면의 품질(치핑)'이라는 두 축으로 세 방식을 비교하면 후공정 질문에 자신 있게 답할 수 있습니다. 다음에는 다이 본드와 와이어 본딩으로 이어지는 패키징 이야기로 찾아오겠습니다!
